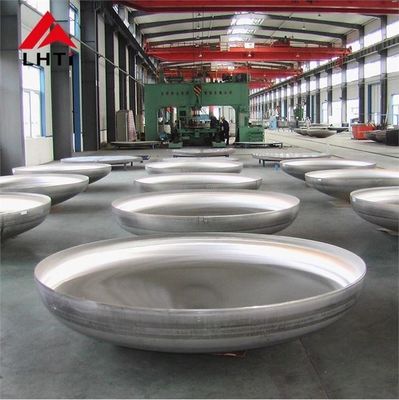

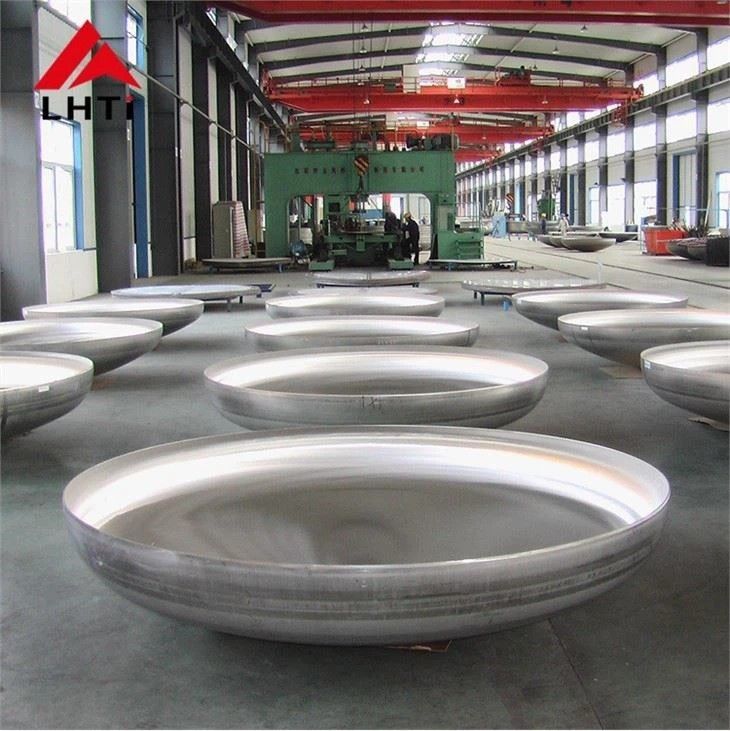

معدات التيتانيوم Gr1 Gr2 التيتانيوم نصف الكرة الرأس شكل صحن التيتانيوم معدات الرأس

معدات التيتانيوم Gr1 Gr2 التيتانيوم نصف الكرة الرأس شكل صحن التيتانيوم معدات الرأس

رأس الصحن (أو غطاء النهاية) هو عنصر رئيسي يستخدم في أوعية الضغط والمفاعلات والغلايات وخزانات التخزين والمعدات المماثلة. تم تصميمه لإغلاق نهايات الحاويات الأسطوانية ،عزل الوسائط الداخلية من البيئة الخارجيةرؤوس الأطباق مهمة للحفاظ على سلامة هيكلية وسلامة هذه الأوعية من خلال مقاومة الضغط الداخلي والقوى الخارجية.

أنواع رؤوس الأطباق

تأتي رؤوس الأطباق بأشكال مختلفة ، يتم اختيار كل منها بناءً على متطلبات التطبيق المحددة. وهنا الأنواع الشائعة:

1. الرؤوس نصف الكرة:

   • الشكل: نصف كرة مثالية ، يوفر الرأس نصف الكروي توزيعًا مثاليًا للضغوط ويعتبر الشكل الأكثر كفاءة للرأس من حيث استخدام المواد تحت الضغط الداخلي.
   • الاستخدام: شائع في تطبيقات الضغط العالي مثل المفاعلات وأوعية الضغط والغلاديل.

2. رؤوس الأطباق البدلية:

   • الشكل: هذا رأس مع انحناء بيضاوي. ويوفر توازنًا بين القوة واستخدام المواد وغالبًا ما يستخدم في التطبيقات التي تتطلب مقاومة ضغط معتدلة.
   • الاستخدام: مناسبة لحاويات التخزين المتوسطة الضغط ومبادلات الحرارة والمفاعلات.

3. الرؤوس المنحدرة:

   • الشكل: الرؤوس المنحدرة لها انحناء مستدير متجه إلى الخارج. الأمثلة الشائعة هي الرؤوس الكروية والرؤوس البيضاوية والرؤوس على شكل قرص.
   • الاستخدام: غالبًا ما تستخدم هذه الرؤوس في أسطوانات الغاز والغلاديل والمفاعلات الكيميائية وأوعية الضغط المماثلة ، حيث يمكن أن يساعد التصميم المنحني في توزيع الضغط الداخلي بكفاءة.

4. رؤوس التاج الكروية:

   • الشكل: التاج الكروي هو جزء من الكرة ويتم استخدامه عادة لتقليل استخدام المواد مع توفير أقوى.
   • الاستخدام: يفضل هذا النوع أنظمة الضغط العالي حيث الحد الأدنى من السماكة وتوزيع الضغط الفعال أمر ضروري.

5. الرؤوس المخروطية:

   • الشكل: الرأس المخروطي له شكل يشبه المخروط يستخدم عادة في التطبيقات التي تتطلب انتقالًا تدريجيًا بين الجزء الأسطواني للوعاء وقبة الحاوية.
   • الاستخدام: شائع في معدات الفصل ومبادلات الحرارة وغلايات.

6. الرؤوس المسطحة:

   • الشكل: هذه الرؤوس مسطحة في الشكل ، وتستخدم بشكل عام في تطبيقات الضغط المنخفض حيث لا تحتاج الوعاء إلى تحمل ضغط داخلي كبير.
   • الاستخدام: يستخدم في خزانات التخزين وأنظمة الأنابيب وبعض مبادلات الحرارة.

أنواع لحام رؤوس الأطباق

عادة ما يتم لحام رؤوس الأطباق إلى الجسم الأسطواني لوحة الضغط ، واعتمادا على التصميم ، هناك نوعان شائعان من طرق الحامية:

1. لحام المؤخرة:

   • هذا هو المكان الذي يتم فيه محاذاة حواف رأس الطبق والجسم الأسطواني وحامله على طول محيطه. وهو يضمن اتصال سلس وسلس يمكنه تحمل الضغوط الداخلية العالية.

2. لحام المقبس:

   • في هذا النوع ، يتم تثبيت الرأس في فتحة في نهاية الأسطوانة ، ويتم التوصيل عن طريق لحام المحيط الخارجي للمقبس.تستخدم هذه الطريقة بشكل أكثر شيوعًا في الأوعية ذات القطر الأصغر أو أنظمة الضغط المنخفض.

تطبيقات رؤوس الأطباق

تستخدم رؤوس الأطباق في مختلف الصناعات والتطبيقات التي تتطلب احتواء الضغط أو فصل الوسائط الداخلية والخارجية:

• خزانات التخزين:
  تستخدم لإغلاق أطراف الخزانات التي تخزن السوائل أو الغازات أو المواد الكيميائية تحت الضغط

• مبادلات الحرارة:
  وجدت في الأنظمة التي تنقل الحرارة بين السوائل، الرؤوس تساعد على إغلاق نهايات المبادلات الحرارية مع الحفاظ على سلامة الضغط.

• الغلايات:
  في الغلايات البخارية، الرؤوس الطبقية تضمن احتواء الضغط والحرارة داخل النظام.

• المفاعلات:
  تستخدم في المفاعلات الكيميائية والمفاعلات النووية وأوعية التفاعل الأخرى ، حيث الضغط والسلامة أمران حرجان.

• معدات الفصل:
  موجود في أنظمة التصفية والفصل حيث الحبس من السوائل والغازات ضروري تحت الضغط.

• أسطوانات الغاز:
  غالبًا ما تستخدم الرؤوس المنحدرة في تصنيع أسطوانات الغاز ، والتي تخزن الغازات تحت الضغط.

مزايا رؤوس الأطباق

• القوة والفعالية:
  الرؤوس المنحدرة (وخاصة نصف الكرة) فعالة للغاية من حيث نسبة القوة إلى الوزن.تقليل احتمال الفشل والسماح باستخدام مواد أرقل، والتي يمكن أن تقلل من التكاليف.

• السلامة:
  تصميم رؤوس الأطباق أمر بالغ الأهمية لضمان احتواء الضغط الداخلي للوعاء بأمان، ومنع التسربات أو الانفجارات الخطرة.

• التنوع:
  تأتي رؤوس الأطباق في مجموعة متنوعة من الأشكال والأحجام لتلبية احتياجات الصناعات والتطبيقات المختلفة ، مما يجعلها مكونات متعددة الاستخدامات في تصميم أوعية الضغط.

• التخصيص:
  يمكن تصميم رؤوس الأطباق حسب الطلب لتتناسب مع ظروف تشغيل محددة مثل درجة الحرارة والضغط ونوع الوسائط داخل الحاوية.هذا يجعلها قابلة للتكيف مع التطبيقات المتخصصة للغاية.

التكوين الكيميائي

الخصائص الميكانيكية
