| اسم العلامة التجارية: | LHTi,China |
| رقم الطراز: | شفرة من التيتانيوم |
| الـ MOQ: | 100 قطعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | خطاب الاعتماد، D/P، D/A، ويسترن يونيون، T/T،، موني جرام |
| قدرة الإمداد: | 5000 قطعة شهريا |

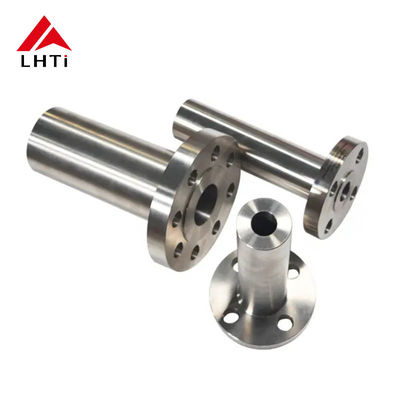

طرف رقبة الصلب ASME B16.5 التيتانيوم رفعت الوجه WNRF الفئة 150 للصناعة الكيميائية
يتم تصنيع شرائح التيتانيوم الخاصة بنا باستخدام عمليات مختلفة بما في ذلك الصب والتكوين والمعالجة الدقيقة لضمان استيفائها لمعايير الصناعة الصارمة للجودة والمتانة.متوفرة في أحجام مخصصة، هذه الاطراف توفر سهولة التثبيت على أنظمة أنابيب ومعدات، وضمان اتصال آمن وخالية من التسرب.
مصممة خصيصاً لتحقيق أعلى معايير الدقة الهندسية، فانشاتنا من التيتانيوم تتفوق في الأداء.تم تصميمها لمقاومة التآكل بفعالية ومقاومة درجات الحرارة والضغوط العالية، مما يجعلها مناسبة بشكل استثنائي للبيئات الصعبة.
ضمان نقل آمن هو أمر أساسي بالنسبة لنا، وهذا هو السبب في أننا حزم بعناية طرفات التيتانيوم لدينا في حقائب خشبية قوية والحاويات.هذه التعبئة لا تحمي الأطراف أثناء النقل فحسب، بل تسهل أيضاً التعامل معها وتثبيتها عند الوصول.
تطبيقاتنا من التيتانيوم في مختلف الصناعات مثل خطوط الأنابيب والنفط والكيماوياتومعدات أخرىفالمستدامة المتأصلة للتيتانيوم تضمن أن هذه الاطراف تتحمل الظروف القاسية السائدة في هذه الصناعات، مما يضمن أداء موثوق به على المدى الطويل.
في الختام، تُمثل أجهزة طوق التيتانيوم لدينا الحل النهائي لمتطلبات خطوط الأنابيب والنفط والصناعات الكيميائيةالهندسة الدقيقة، والحجم القابل للتخصيص، أنها توفر اتصال قوي، خالية من التسرب قادرة على تحمل البيئات الصعبة.اطلبي شفرات التيتانيوم اليوم لتجربة الموثوقية والمتانة التي تحدد منتجاتنا.
سبائك التيتانيوم معروفة بمقاومتها الممتازة للتآكل، وخاصة في البيئات العدوانية مثل مياه البحر والكلور والأحماض.مما يجعلها مثالية للطيران، المعالجة الكيميائية، والتطبيقات البحرية.
تتضمن سبائك التيتانيوم الشائعة المستخدمة في الاطارات التيتانيوم من الدرجة 2 (التيتانيوم النقي التجاري) والتيتانيوم من الدرجة 5 (Ti-6Al-4V ، وهو سبيكة مع الألومنيوم والفاناديوم لزيادة القوة).
عادة ما تقدم شرائح التيتانيوم مقاومة للتآكل في البيئات التي قد تفشل فيها الفولاذ المقاوم للصدأ أو تتطلب مواد أكثر تكلفة وأثقل.
3. ASME B16.5 الدرجة 2 طرفات التيتانيوم الصناعية WNRF الفئة 150
طرفات التيتانيوم من الدرجة الثانية تشتهر بقوتها العالية ومقاومتها للتآكليتفاعل بسهولة مع الأكسجين في الهواء لتشكيل فيلم أكسيد كثيف على سطحهتمتلك طبقة أكسيد التيتانيوم هذه صلابة قوية وخصائص مقاومة للتآكل، مما يمنع بفعالية المزيد من التفاعلات مع العناصر الكيميائية الأخرى.
لتعزيز هذه الخصائص أكثر، منتجات التيتانيوم لدينا تخضع لمعالجة تجميل متخصصة.هذه المعالجة تنطوي على نقع التيتانيوم في محلول صيغته بعناية من حمض النيتريك وحمض الهيدروفلوريكعملية التخمير تخدم عدة أغراض حاسمة:
تسوية السطح:إنه يسهل سطح التيتانيوم، مما يضمن استيفائه لمتطلبات صارمة في التشطيب السطحيهذه السلاسة لا تزيد فقط من جاذبية الجمالية ولكن أيضا تعزز اغلاق أفضل عندما يتم تثبيت اللحاء.
تكثيف طبقة الأكسيد:يزيد محلول المخلل من سمك فيلم أكسيد التيتانيوم على السطح. وتساهم طبقة أكسيد سميكة بشكل كبير في قدرات اللحاء المقاومة للتآكل.توفير حماية متفوقة ضد البيئات التآكلية.
من خلال التحكم بدقة في عملية التخلط، ونحن تحسين أداء من الدرجة 2 طرفات التيتانيوم للتطبيقات حيث مقاومة التآكل هو أمر بالغ الأهمية.,البيئات البحرية، أو الصناعات المطالبة الأخرى، والفلانجز التيتانيوم لدينا بشكل موثوق به الحفاظ على سلامتها ووظائفها لفترات طويلة.
4مواصفات ANSI B16.5 الفئة 150 طلاء رقبة التحاليل من التيتانيوم
| ANSI B16.5 الفئة 150 طوق رقبة التيتانيوم | ||||||||||
| (نوم) (بايب) الحجم |
(فلانج ديا) | سمك الشريط | (هاب ديا) في القاعدة | (رايزد فايس ديا) | مركز "ديا" في نقطة الصلح | لا، لا، لا من الثقوب |
(ديا) من المسامير |
من دائرة المسامير |
مُملة (ديا) |
الطول من خلال المحور |
| نصف | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0.84 | 4 | نصف | 2-3/8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | نصف | 1-1/2 | 1-11/16 | 1.05 | 4 | نصف | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | نصف | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | نصف | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | نصف | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14-1/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29-1/2 | 23.25 | 6 |
5تصنيفات التيتانيوم:
تُستخدم شرائح عنق اللحام من التيتانيوم عادةً في أنظمة الأنابيب بسبب قوتها ووزنها الخفيف ومقاومتها الممتازة للتآكل. هذه الشرائح متوفرة في درجات مختلفة ،كل منها مصمم لتطبيقات وبيئات محددة.
الدرجة الأولى من التيتانيوم: تشتهر بمرونتها العالية، والدرجة الأولى من التيتانيوم هي الأكثر ليونة وأكثرها قابلية للتشكيل من بين جميع درجات التيتانيوم النقية التجارية.يستخدم في الغالب في التطبيقات التي تتطلب مقاومة تآكل متفوقة في البيئات مثل صناعة المعالجة الكيميائية.
الدرجة الثانية من التيتانيوم: هذه هي الدرجة الأكثر استخدامًا من التيتانيوم. إنها توفر توازنًا جيدًا بين القوة والمرونة ، مع مقاومة التآكل الممتازة.يستخدم في مجموعة واسعة من التطبيقات، بما في ذلك أجهزة الأنبوب.
الدرجة 5 من التيتانيوم (Ti 6Al-4V): هذه هي الدرجة المسبوكة والأكثر استخدامًا من بين جميع سبائك التيتانيوم. فإنها تزيد بشكل كبير من قوة الاطراف مقارنة بدرجات التيتانيوم النقية.يستخدم التيتانيوم من الدرجة 5 في التطبيقات عالية القوة حيث يتطلب كل من مقاومة الحرارة والآكل.
الدرجة 7 من التيتانيوم: يحتوي على قابلية عالية لللحام والصناعة، وتشمل هذه الدرجة البالاديوم لمقاومة التآكل المحسنة،خاصة ضد الأحماض المقللة والهجوم المحلي في الهاليدات الساخنة.
الدرجة 12 من التيتانيوم: تقدم هذه الدرجة مقاومة حرارية وقوة متزايدة مقارنة بالدرجات النقية التجارية الأخرى. كما أنها تحافظ على قابلية اللحام الجيدة ومقاومة التآكل.
الدرجة 23 التيتانيوم (Ti 6Al-4V ELI): هذه الدرجة مشابهة للدرجة 5 ولكن لديها interstitials منخفضة للغاية (ELI) ، مما يجعلها مفضلة لارتفاع صلابة الكسر وتحسين اللون.غالبا ما تستخدم في التطبيقات الطبية وكذلك مناسبة للشفرات في الحالات الحرجة، تطبيقات عالية الجودة.
6. تفتيش شاشة رقبة التيتانيوم
الاختبار البصري (VT): يتضمن ذلك فحص سطح اللحام والفلانج بصرياً لاكتشاف أي عيوب مرئية مثل الشقوق أو المسام أو ملامح اللحام غير السليمة.
اختبار الموجات فوق الصوتية (UT): تستخدم هذه التقنية موجات صوتية عالية التردد للكشف عن العيوب الداخلية داخل المادة ، مثل الفراغات أو الإدماج أو الشقوق.انها مفيدة بشكل خاص لقطع سميكة من لحام التيتانيوم.
الاختبار الإشعاعي (RT): تستخدم هذه الطريقة الأشعة السينية أو أشعة غاما لإنتاج صور للبنية الداخلية لللحام والشريط.انها فعالة للكشف عن العيوب الداخلية وتقييم جودة لحام.
اختبار الجسيمات المغناطيسية (MT): يستخدم MT للكشف عن عيوب السطح وقريبة من السطح في المواد المغناطيسية الحديدية. ومع ذلك ، نظرًا لأن التيتانيوم ليس مغناطيسيًا حديديًا ، فإن التيتانيوم يستخدم في اختبار الجسيمات.قد لا تكون هذه الطريقة قابلة للتطبيق ما لم تكن هناك مواد مغناطيسية بالقرب منها أو طلاءات يمكن مغناطيسها.
اختبار الاختراق / اختراق الصبغة (PT): يتضمن PT تطبيق اختراق صبغة على سطح اللحام ثم إزالة الزيادة من الصبغة للكشف عن العيوب التي تكسر السطح.هذه الطريقة مفيدة للكشف عن الشقوق الصغيرة، التجاعيد، والتسربات.
اختبار التيار الدوري (ET): يستخدم ET الحث الكهرومغناطيسي للكشف عن عيوب السطح وقريبة من السطح في المواد الموصلة مثل التيتانيوم. إنه مفيد للكشف عن التآكل والشقوق ،و الاختلافات في خصائص المواد.
الانبعاثات الصوتية (AE): تشمل AE مراقبة الانبعاثات الصوتية من مادة تحت الضغط للكشف عن التغيرات المؤشرة على العيوب مثل الشقوق أو التسريبات.يمكن استخدامه لكل من تحاميل وتفتيش المواد الأساسية.
