مرفق تيتانيوم مصقول لخطوط المعالجة النظيفة

كوع تيتانيوم مصقول لخطوط المعالجة النظيفة

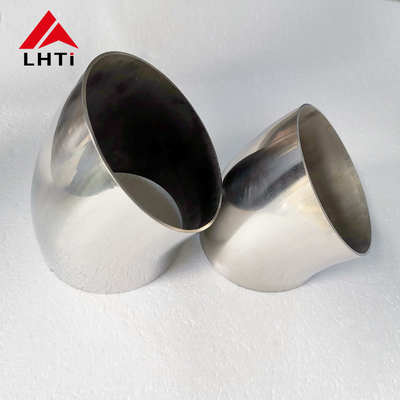

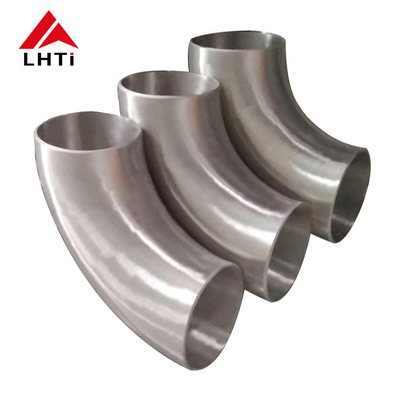

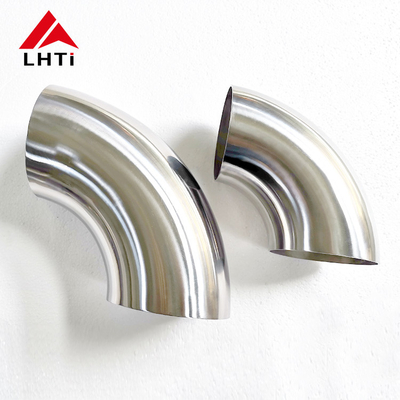

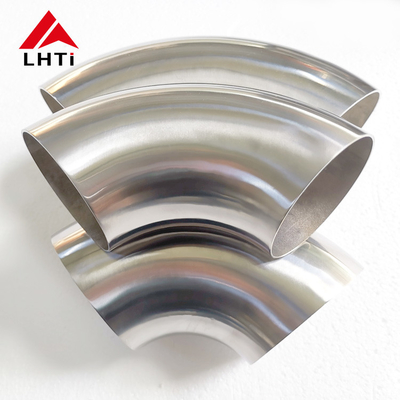

يمكن أن يلبي كوعان كلاهما أبعاد ASME B16.9 وكيمياء ASTM B363 ولا يزالان يتصرفان بشكل مختلف تمامًا في الخدمة، لأن السطح مواصفات منفصلة. يحتوي الكوع المعالج بالحمض على تجويف رمادي غير لامع بخشونة تبلغ حوالي Ra 3 إلى 6 ميكرومتر؛ أما المصقول ميكانيكيًا فيقع بالقرب من Ra 1؛ أما المصقول كهربائيًا فيذهب إلى أقل من Ra 0.5. تحدد هذه الأرقام مقدار المنتج الذي يلتصق بالجدار، ومدى سهولة تنظيف الخط، وكمية الجسيمات التي يحملها التدفق إلى المصب. يتم توفير هذه الأكواع من 1.5 بوصة إلى 2 بوصة، بزوايا 45 و 90 و 180 درجة، مع نهايات ملحومة.

ثلاث تشطيبات وتكاليفها

المعالجة بالحمض هي خطوة إزالة كيميائية، وليست خطوة تجميلية: فهي تزيل صبغة الحرارة وحالة الألفا الغنية بالأكسجين المتبقية من التشكيل الساخن، وهي الحد الأدنى لأي جزء تيتانيوم ملحوم. يذهب التلميع إلى أبعد من ذلك عن طريق إزالة القمم التي تحتفظ بالرواسب. يزيل التلميع الكهربائي الطبقة المضطربة ميكانيكيًا ويترك أكسيدًا غنيًا بالكروم، وهذا هو السبب في أن خطوط النقاء العالي تحددها.

لماذا يتفوق السطح على الدرجة

في خط المعالجة النظيف، نادرًا ما يكون وضع الفشل مشكلة في سمك الجدار؛ بل هو رواسب لا يمكن تنظيفها. الأسطح الخشنة تعطي البكتيريا وبقايا المنتج مكانًا للجلوس، والشق بين جدار مصقول وحشية يكفي لبدء التنقر في خدمة الكلوريد. كما أن التجويف الأملس يقلل من انخفاض الضغط على طول الانحناء ويقلل التآكل عند السطح الخارجي، ويزيل الخدوش السطحية التي تعمل كبادئات لشقوق التعب على خط مهتز.

تلميع الكوع ليس تلميع لوح

يجب الوصول إلى تجويف الكوع بزاوية 90 درجة باستخدام أداة كاشطة مرنة، تعمل تدريجيًا من الخشن إلى الناعم، ويتم تشطيبها دون تسخين السطح بشكل مفرط. التسخين المفرط يلطخ المعدن بدلاً من قطعه، وطبقة ملطخة تخفي الشقوق وتحبس التلوث. يجب ألا تكون الأحزمة والمماسح المستخدمة على التيتانيوم هي نفسها المستخدمة على الفولاذ الكربوني، لأن جسيم حديد واحد مغروس يصبح بقعة صدأ وموقع تنقر. بعد التلميع، يتم تنظيف الجزء وتخميله والتعامل معه بالقفازات.

فحص الجزء النهائي

يتم فحص الكوع المصقول على السطح بعناية كما هو الحال على الأبعاد. الفحوصات أدناه هي تلك التي تلتقط حالات الفشل التي شوهدت في الممارسة العملية، ومعظمها غير مرئي في صورة فوتوغرافية.

نهايات اللحام والملاءمة

يتم شطف نهايات اللحام بزاوية 37.5 درجة مع وجه جذر يبلغ حوالي 1.5 مم وتجويف مطابق للقطر الداخلي للأنبوب، بحيث يمكن إجراء الوصلة دون خطوة من شأنها أن تحبس المنتج. يتم فحص الأطراف للتأكد من استدارتها ومربعيتها، لأن النهاية غير المستديرة تجبر على وجود فجوة لا يمكن للحام إغلاقها بشكل نظيف على التيتانيوم ذي الجدار الرقيق. أثناء التصنيع، يتم تنقية الوصلة بالأرجون ويترك اللحام النهائي بلون قش في الغالب.

التعبئة والطلب

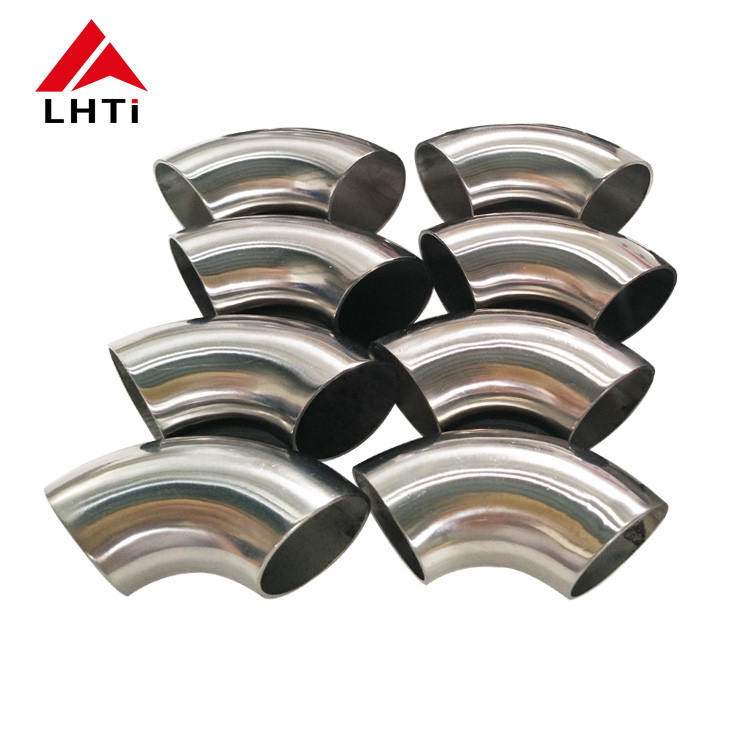

يتم تعبئة الأكواع المصقولة والمصقولة كهربائيًا بأغطية بلاستيكية على كلا الطرفين، وتلف بالبولي إيثيلين وتعبأ في صناديق خشبية؛ لا ينبغي استخدام الورق المقوى مقابل تجويف مصقول لأنه يلقي بالألياف. حدد الحجم والزاوية والدرجة والتشطيب والخشونة والمعيار ونوع النهاية، على سبيل المثال كوع 2 بوصة Gr2 بزاوية 90 درجة، ASME B16.9، ASTM B363، تجويف مصقول Ra 1.0، نهايات مشطوفة. الفحص من طرف ثالث متاح عند الطلب وتنتقل الشهادة مع العلبة.
