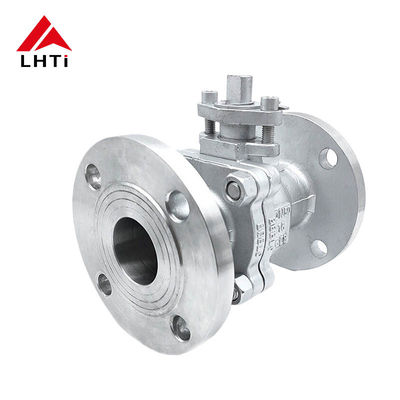

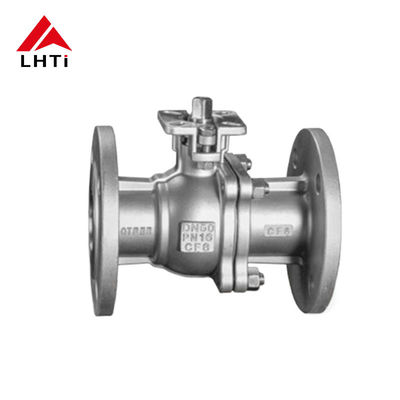

صمام كرة ذو اثنين من القطع من التيتانيوم ذو الضغط العالي DN10 DN15 TA1 TA2 TA10 صمام كرة لمعالجة إمدادات المياه

مقدمة المنتج

صمامات الكرات من مواد خاصةتشمل مجموعة متنوعة من الأنواع ، بما في ذلك صمامات الكرات ذات الاتجاهين ، وثلاثة الاتجاهات ، وأربعة الاتجاهات.هذه الصمامات تأتي في كل من التكوينات المختومة الناعمة والمختومة الصلبة وتتوفر في التصاميم العائمة والتي يتم تثبيتها على القضبانيتم اختيار المواد المستخدمة لهذه الصمامات الكروية لأدائها الاستثنائي في البيئات المتطلبة وتشمل التيتانيوم والنيكل والزيركونيومالفولاذ المقاوم للصدأ المزدوج، 904L، سبيكة 20، والصلب C4، من بين أمور أخرى. هذه المواد عالية الأداء تضمن أن الصمامات توفر مقاومة ممتازة للتآكل، والقوة الميكانيكية،والموثوقية عبر مجموعة واسعة من التطبيقات الصناعية.

تصنيفات صمام الكرة من التيتانيوم:

صمامات كرات من التيتانيوم،المعروفة بمقاومتها الممتازة للتآكل وقوتها ، تستخدم على نطاق واسع في بيئات متطلبة مختلفة ، بما في ذلك مجالات الهندسة الكيميائية والنفطية والدوائية والبحرية:

TA1 (Gr1) -التيتانيوم النقي، يقدم أفضل مرونة وصلابة، سهل التشكيل واللحام.

TA2 (Gr2) -التيتانيوم النقي، مع أداء عام جيد بما في ذلك مقاومة التآكل الجيدة والقوة المتوسطة، سهلة التشكيل واللحام.

TA9 (Gr7) -في المقام الأول التيتانيوم مع إضافة 0.12-0.25٪ من البالاديوم (Pd) ، مما يعزز بشكل كبير مقاومة التآكل ، وخاصة في البيئات المقلقة.

TA10 (Gr12)-سبيكة التيتانيوم تحتوي على كميات صغيرة من الموليبدينوم (Mo) والنيكل (Ni) ، مما يوفر قوة أفضل ومقاومة الحرارة من التيتانيوم النقي مع الحفاظ على مقاومة جيدة للتآكل.

TC4 (Gr5) -سبيكة التيتانيوم تتكون بشكل رئيسي من التيتانيوم مع إضافة 6% من الألومنيوم (Al) و 4% من الفاناديوم (V) ، وتمتلك قوة وقسوة عالية جداً ومقاومة جيدة للتآكل وكثافة منخفضة.

أبعاد صمام الكرة وجهاً لوجه:

أنواع مختلفة من صمامات الكرات في التطبيقات:

1صمامات الكرات العائمة ذات الأجزاء الثنائية

• التصميم الأساسي: ANSI/ASME B16.34، تتوافق مع API 6D
• التفتيش والاختبار: API 598
• أبعاد الشريط: ANSI/ASME B16.5 (1/2 ′′ - 10 ′′)
• وجهًا لوجه: ANSI/ASME B16.10
• أمان الحريق: API 607/BS 6755

2صمامات الكرة ذات الثلاث قطع - API 6A

• التصميم الأساسي: API 6A
• التفتيش والاختبار: API 6A
• أبعاد الشبكة: API 6A
• وجهاً لوجه: API 6A
• أمان الحريق: API 607/BS 6755

3صمامات الكرة الثلاثية القطعة - API 6D البناء الجسم المشدود واللحام

• التصميم الأساسي: API 6D
• التفتيش والاختبار: API 6D
• أبعاد الشبكة:
  • 1 - 24: ANSI/ASME B16.5
  • 26 ′′ وما فوق: ANSI/ASME B16.47
• وجهاً لوجه
  • مقطوعات: ANSI/ASME B16.10
  • القماش الخلفي: ANSI/ASME B16.25
• أمان الحريق: API 607/BS 6755

خصائص تصميم المنتج:

• المقاومة الممتازة للتآكل: صمامات كرة التيتانيومتمتلك مقاومة التآكل المتميزة ، مما يسمح لها بالعمل بشكل مستقر لفترات طويلة في البيئات التي تحتوي على الأحماض القوية والقليات القوية والوسائط التآكلية الأخرى.هذا يجعل صمامات الكرات التيتانيوم خيار مثالي للتعامل مع وسائل الإعلام التآكل، وبالتالي تمديد عمر الخدمة للنظام.

• خصائص ميكانيكية متفوقة: صمامات كرة من التيتانيومتمتلك قوة وقسوة جيدة ، حيث تحقق صمامات الكرات المصنوعة من سبيكة التيتانيوم المعالجة حرارياً قوة عالية. وهذا يسمح لصمامات الكرات المصنوعة من التيتانيوم بمقاومة ضغوط ودرجات حرارة أعلى ،مما يجعلها مناسبة لظروف تشغيل مختلفة.

• خفيفة الوزن وقوة عالية:بالمقارنة مع مواد معدنية أخرىصمامات كرات من التيتانيوملديها كثافة أقل مما يجعلها خفيفة الوزن وأسهل في التثبيت والصيانة. في الوقت نفسه ، فإن قوتها العالية تسمح بمجموعة أوسع من ضغوط العمل ،تلبية الاحتياجات الهندسية المتنوعة.

• أداء الختم الممتاز: صمامات كرة التيتانيوماستخدام هياكل الختم لمنع تسرب الوسيط بشكل فعال ، مما يضمن سلامة النظام وموثوقيته. منطقة الاتصال بين الكرة وحلقة الختم صغيرة نسبياً ،مما يؤدي إلى أداء ختم ممتاز.

• عملية مرنة: صمامات كرة من التيتانيومتستخدم آلية كرة دوارة للتبديل ، مما يجعل العملية بسيطة ومرنة. يسمح تدوير الكرة بفتح وتغلق سريع لتدفق السائل ، مما يتطلب القوة التشغيلية البسيطة.تصميم الكرة يضمن التشغيل السلس وخالية من الاهتزاز الصمام خلال عمليات فتح وإغلاق.

• التطبيق الواسع: صمامات الكرات من التيتانيوميمكن تطبيقها على مجموعة متنوعة من الظروف والوسائط ، بما في ذلك مجالات الهندسة الكيميائية والنفطية والصيدلانية والبحرية.مقاومة التآكل ممتازة وخصائصها الميكانيكية تسمح صمامات الكرة التيتانيوم لتلبية مختلف الطلبات الصناعية.

تطبيقات صمامات الكرات من التيتانيوم:

صمامات كرات من التيتانيوملديها مجموعة واسعة من التطبيقات في مختلف المجالات الصناعية، وتشمل أساسا الجوانب التالية:

الصناعة الكيميائية:بسبب مقاومة التآكل الممتازة لمواد التيتانيومصمامات كرات من التيتانيومتستخدم عادة في عمليات إنتاج الكيماويات التي تنطوي على التعامل مع الوسائط الآكلة، مثل المحلول الحمضية والقائمة على القلي، والأكسيدات.

صناعة النفط والغاز الطبيعي: صمامات الكرات من التيتانيوميلعب دوراً حاسماً في استخراج النفط والغاز الطبيعي ونقله ومعالجته. يتم استخدامها للسيطرة على تدفق الضغط والسوائل،ضمان التشغيل الآمن والمستقر للنظام.

الهندسة البحرية: صمامات كرات من التيتانيوملديها مقاومة جيدة لتآكل مياه البحر، مما يجعلها تستخدم على نطاق واسع في التطبيقات الهندسية البحرية، مثل أنظمة التحكم في السوائل في خطوط الأنابيب تحت سطح البحر والمنصات البحرية.

مجال الطيران: صمامات كرات من التيتانيومتستخدم على نطاق واسع في الأنظمة الهيدروليكية للطيران والفضاء وأنظمة الوقود ، وما إلى ذلك ، بسبب خصائصها الخفيفة والقوية التي تلبي متطلبات الطائرات.

الصناعات الغذائية والصيدلانية:بما أن مواد التيتانيوم غير سامة ولا تلوث الطعام أو الدواءصمامات كرات من التيتانيومغالبا ما تستخدم في أنظمة التحكم في السوائل في صناعات معالجة الأغذية والصيدلة.
