| اسم العلامة التجارية: | LHTi |
| رقم الطراز: | شفة عنق اللحام شفة WNRF |
| الـ MOQ: | 1-5 قطع |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union |
| قدرة الإمداد: | 5000 قطعة شهريا |

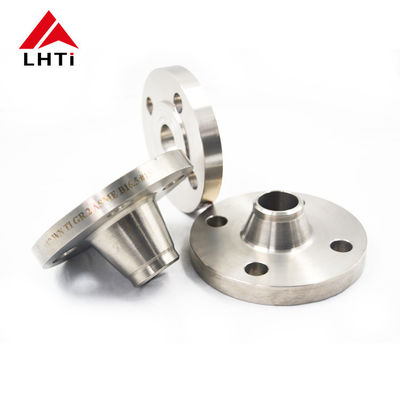

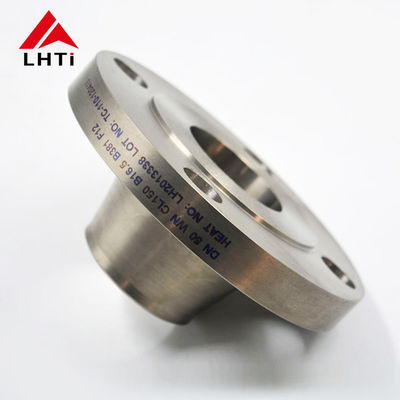

Gr1 Gr2 Gr5 ASME B16.5 التيتانيوم لحام رقبة فلنج وجه مرتفع WN فلنج الفئة 150 للأنابيب
1مقدمة المنتج والشركة
أجهزة التيتانيوم الخاصة بنا تخضع لصناعة دقيقة من خلال عمليات الصب والصياغة والمعالجة الدقيقة لضمان استيفائها لمعايير الصناعة الصارمة للجودة والمتانة.متوفرة في أحجام مخصصة، تم تصميم هذه الاطراف لسهولة التثبيت على أنظمة خطوط الأنابيب والمعدات ، مما يضمن اتصال آمن وخالي من التسرب.
تم تصميمها لتحافظ على معايير عالية من الهندسة الدقيقة،يتم تحسينها لمقاومة التآكل بفعالية وتحمل درجات الحرارة والضغوط العالية، مما يجعلها مناسبة للغاية للبيئات الصعبة.
نحن نعطي الأولوية للنقل الآمن عن طريق تعبئة أجهزة التيتانيوم بأمان في صناديق خشبية قويةهذه التعبئة لا تحمي الأطراف أثناء النقل فحسب، بل تسهل أيضاً التعامل معها وتثبيتها عند الوصول.
طواحيننا من التيتانيوم تخدم مجموعة واسعة من الصناعات بما في ذلك خطوط الأنابيب والنفط والكيماوياتومعدات أخرىفالمدى الطويل الذي يمتلكه التيتانيوم يضمن أن هذه الشرائح تتحمل الظروف الصعبة السائدة في هذه القطاعات ، مما يضمن أداءً موثوقًا طويل الأمد.
باختصار،شظايا رقبة التيتانيوميقدمون الحل النهائي لاحتياجات خطوط الأنابيب والنفط والصناعات الكيميائية. مع بناء التيتانيوم عالية الجودة، والهندسة الدقيقة،وصلة خالية من التسرب قادرة على تحمل البيئات الصعبةاتصل بنا اليوم لتجربة الموثوقية والمتانة التي تعرف منتجاتنا
2معلومات المنتج من طرف عنق التيتانيوم
أطرف عنق التيتانيوم، والتي تتوافق مع معايير ANSI B16.5 ، هي شاشة متخصصة للغاية تستخدم في المقام الأول من أجل قوتها الاستثنائية ومقاومتها للتآكل ومتانتها.تم تصميم هذا النوع من اللحاء لحام إلى نهاية نظام الأنابيب، توفير مشترك قوي وآمن ضرورية لتطبيقات الضغط العالي.طرفات عنق اللحام من التيتانيوم:
3. ASME B16.5 الصفوف التيتانيوم لحام رقبة فلنج
طوابق عنق لحام من التيتانيومتستخدم عادةً في أنظمة الأنابيب بسبب قوتها ووزنها الخفيف ومقاومتها الممتازة للتآكل. هذه الاطراف متوفرة في مختلف الدرجات،كل منها مصمم لتطبيقات وبيئات محددة.
الدرجة 1 من التيتانيوم:المعروف بمرونته العالية، الدرجة 1 التيتانيوم هي الأكثر ناعمة والأكثر قابلية للتشكيل من جميع الصفوف التجارية النقية التيتانيوم.يستخدم في الغالب في التطبيقات التي تتطلب مقاومة تآكل متفوقة في البيئات مثل صناعة المعالجة الكيميائية.
الدرجة الثانية من التيتانيوم:هذا هو نوع التيتانيوم الأكثر استخدامًا. إنه يوفر توازنًا جيدًا بين القوة والمرونة ، مع مقاومة التآكل الممتازة. يتم استخدامه في مجموعة واسعة من التطبيقات ،بما في ذلك الستائر لنظم الأنابيب.
الصف 5 التيتانيوم (Ti 6Al-4V):هذه هي الدرجة المسربة والأكثر استخدامًا من بين جميع سبائك التيتانيوم. فإنها تزيد بشكل كبير من قوة الاطراف مقارنة بدرجات التيتانيوم النقي.يستخدم التيتانيوم من الدرجة 5 في التطبيقات عالية القوة حيث يتطلب كل من مقاومة الحرارة والآكل.
الدرجة 7 من التيتانيوم:يحتوي هذا الصنف على قابلية لحام ومصنعية ممتازة ، ويشمل البالاديوم لمقاومة التآكل المحسنة ، وخاصة ضد الأحماض المقلدة والهجوم المحلي في الهاليدات الساخنة.
الصف 12 التيتانيوم:توفر هذه الدرجة مقاومة حرارية وقوة متزايدة مقارنة بالدرجات النقية التجارية الأخرى. كما أنها تحافظ على قابلية جيدة لللحام ومقاومة التآكل.
الصف 23 التيتانيوم (Ti 6Al-4V ELI):هذه الدرجة مشابهة للدرجة 5 ولكن لديها أجزاء متقاطعة منخفضة للغاية (ELI) ، مما يجعلها مفضلة لارتفاع صلابة الكسر وتحسين اللون.غالبا ما تستخدم في التطبيقات الطبية وكذلك مناسبة للشفرات في الحالات الحرجة، تطبيقات عالية الجودة.
| المتطلبات الكيميائية | |||||||||||
| ن | ج | هـ | في | أوه | ال | V | Pd | (مو) | نـي | (تاي) | |
| الدرجة الأولى | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | كرة |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | كرة |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~675 | 3.5 ~ 4.5 | / | / | / | كرة |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | كرة |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2 ~ 0.4 | 0.6 ~ 0.9 | كرة |
| متطلبات السحب | |||||
| الدرجة | طول السحب ((دقيقة) | قوة الخصب ((ملم) | الطول ((%) | ||
| كيه اس آي | MPa | كسي | MPa | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
4مزاياشرائح رقبة التيتانيوم في الصناعة
طوابق عنق لحام من التيتانيومتقدم مجموعة من المزايا التي تجعلها مطلوبة للغاية في تطبيقات صناعية مختلفة حيث الأداء والمتانة أمران حاسمان.
مقاومة التآكل: طوابق عنق لحام من التيتانيوممقاومة عالية للتآكل، حتى في البيئات العدوانية مثل مياه البحر، الأحماض، والكلوريدات. وهذا يجعلها مثالية للصناعات مثل المعالجة الكيميائية، البحرية،والنفط والغاز البحري حيث مقاومة التآكل أمر بالغ الأهمية.
نسبة القوة إلى الوزن:التيتانيوم لديه نسبة عالية من القوة إلى الوزن ، مما يجعل شرائح عنق التيتانيوم الصلبة قوية ودائمة مع الحفاظ على خفيفة الوزن.هذا مفيد في التطبيقات التي يكون فيها تخفيض الوزن مرغوب فيه دون المساس بالقوة والأداء.
مقاومة درجات الحرارة العالية: شرائح عنق اللحام من التيتانيمكن أن تتحمل درجات الحرارة العالية دون فقدان خصائصها الميكانيكية.مما يجعلها مناسبة للتطبيقات التي تنطوي على الدورة الحرارية والحرارية.
التوافق الحيوي:التيتانيوم متوافق بيولوجيًا وغير سام، مما يجعل شرائح عنق التيتانيوم مناسبة للاستخدام في المعدات الطبية،وصناعات معالجة الغذاء حيث نقاء المنتج ضروري.
طول العمر والمتانةالتيتانيوم معروف بمتانته وطول عمر الخدمة.المساهمة في خفض تكاليف الصيانة والاستبدال بمرور الوقت.
خصائص الختم الممتازةالتشطيب السطحي السلس لفلنجات رقبة اللحام من التيتانيوم ، والذي يتم تحقيقه من خلال عمليات التخلط أو المعالجة ، يسمح بتغطية متفوقة بالغرز أو المكونات المربطة الأخرى.هذا يساعد على منع التسرب وضمان أداء موثوق به في التطبيقات الحرجة.
التوافق مع المعادن الأخرى: طرفات عنق التيتانيوميمكن لحامها بسهولة أو مقترنة مع المعادن الأخرى مثل الفولاذ المقاوم للصدأ أو الفولاذ الكربوني ، مما يسمح بتنوع التصميم والتوافق مع الأنظمة الحالية.
5 التطبيقات من ANSI B16.5 تيتانيوم لحام رقبة فلنج
طوابق عنق لحام من التيتانيومتستخدم في صناعات مختلفة بما في ذلك البتروكيماويات والنفط والغاز وتوليد الطاقة ونقل السوائل بكميات كبيرة والكيماويات والأدوية وتصنيع الخيوط والورق والمنسوجات وغيرها.
6. تفتيش شاشة رقبة التيتانيوم
الاختبار البصري (VT):يتضمن ذلك فحص سطح اللحام والفلانج بصرياً لاكتشاف أي عيوب مرئية مثل الشقوق أو المسام أو ملامح اللحام غير الصحيحة.
اختبار بالموجات فوق الصوتية (UT):تستخدم هذه التقنية موجات صوتية عالية التردد للكشف عن العيوب الداخلية داخل المادة ، مثل الفراغات أو الإدراجات أو الشقوق. إنها مفيدة بشكل خاص للمقاطع الأكثر سماكة من لحام التيتانيوم.
الاختبار الإشعاعي:تستخدم هذه الطريقة الأشعة السينية أو أشعة غاما لإنتاج صور للبنية الداخلية لللحام والفلانج. إنها فعالة للكشف عن العيوب الداخلية وتقييم جودة الحام.
اختبار الجسيمات المغناطيسية (MT):يستخدم MT للكشف عن العيوب السطحية وقريبة من السطح في المواد المغناطيسية الحديدية. ومع ذلك ، نظرًا لأن التيتانيوم ليس مغناطيسيًا حديديًا ،قد لا تكون هذه الطريقة قابلة للتطبيق ما لم تكن هناك مواد مغناطيسية بالقرب منها أو طلاءات يمكن مغناطيسها.
اختبار الاختراق/اختراق الصبغة (PT):يشتمل PT على تطبيق مادة صبغة على سطح اللحام ثم إزالة الزيادة من الصبغة للكشف عن العيوب التي تكسر السطح. هذه الطريقة مفيدة للكشف عن الشقوق الصغيرة والثقوب والتسربات.
اختبار التيار الدوامي (ET):تستخدم الكهرومغناطيسية الحثية الكهرومغناطيسية للكشف عن العيوب السطحية والقريبة من السطح في المواد الموصلة مثل التيتانيوم. إنها مفيدة للكشف عن التآكل والشقوق والتغيرات في خصائص المواد.
الانبعاثات الصوتية (AE):تتضمن AE مراقبة الانبعاثات الصوتية من مادة تحت التوتر للكشف عن التغيرات المؤشرة على العيوب مثل الشقوق أو التسربات. يمكن استخدامها لكل من فحص اللحام والمواد الأساسية.
