Gr1 أو Gr2 فلنجة تيتانيوم: قرار الأكسجين
يلتقي نظاما تسمية على طلب فلنجة تيتانيوم. ASTM Gr1 و Gr2 هما ما تستخدمه معظم الرسومات والشهادات الدولية، بينما تعمل المطاحن الصينية، بما في ذلك هذه المطحنة، أيضًا وفقًا لعلامات GB/T TA. يصف النظامان نفس المعادن بأسماء مختلفة، ويسبب طلب الشراء الذي يخلطهما دون تحديد أيهما يحكم معظم التأخيرات عند استلام البضائع. يتم تحديد الدرجة نفسها بواسطة رقم واحد، وهو ليس رقمًا يمكن لمحلل محمول قراءته.
اسمان لنفس المعدن، مع فخ واحد
يستخدم نظام GB/T علامة TA للدرجات النقية تقريبًا، و TB لسبائك بيتا، و TC لسبائك ألفا بيتا. TA0 و TA1 يقعان في نهاية الأكسجين المنخفض ويتوافقان مع Gr1، TA2 يتوافق مع Gr2، TA3 يتوافق مع Gr3، TA9 يتوافق مع Gr7، و TA10 يتوافق مع Gr12. TC4 هو Ti-6Al-4V ويتوافق مع Gr5. التطابق قريب بما يكفي لمعظم الأغراض الهندسية ولكنه ليس هوية: يضع المعياران حدودهما الخاصة، لذلك يجب أن تذكر الشهادة النظام الذي تمت كتابتها بناءً عليه.
| درجة ASTM | علامة GB/T | حد الأكسجين | الشد والإنتاجية، ميجا باسكال | ماذا تفعل على فلنجة |
|---|---|---|---|---|
| Gr1 | TA0 أو TA1 | 0.18 بالمائة كحد أقصى | 240 و 138 دقيقة | أكثر الأوجه نعومة، تجلس الحشية بسهولة، أقل حمل براغي |
| Gr2 | TA2 | 0.25 بالمائة كحد أقصى | 345 و 275 دقيقة | درجة الفلنجة الافتراضية، توازن القوة والمتانة |
| Gr3 | TA3 | 0.35 بالمائة كحد أقصى | 485 و 380 دقيقة | وجه أكثر صلابة، أقل تسامحًا تحت حشية ناعمة |
| Gr7 | TA9 | 0.25 بالمائة كحد أقصى بالإضافة إلى 0.12 إلى 0.25 بلاديوم | 345 و 275 دقيقة | نفس قوة Gr2، للأحماض والكلوريدات المسببة للتآكل |
| Gr5 | TC4 | 0.20 بالمائة كحد أقصى، 6Al 4V | 895 و 828 دقيقة | فلنجة سبيكة، مطابقة لأنابيب وصمامات السبيكة |
في الممارسة العملية، يغطي Gr2 معظم استفسارات الفلنجات ويظهر Gr1 حيث يكون المفصل ناعمًا، أو الحشية هشة، أو يجب إعادة تشكيل الوجه أكثر من مرة. الخطوة من Gr1 إلى Gr2 هي 105 ميجا باسكال من الحد الأدنى للشد، وتأتي بالكامل تقريبًا من الأكسجين الموجود في المحلول الصلب. لا يوجد إضافة سبيكة للبحث عنها، وهذا بالضبط سبب أهمية القسم التالي.
الأكسجين هو الدرجة، لذا لا يمكن لـ PMI رؤيته
يقرأ محلل XRF محمول العناصر من المغنيسيوم وما فوق. الأكسجين أقل بكثير من هذه النافذة، لذا فإن تشكيل Gr1 وتشكيل Gr2 يعطيان نفس الطيف: تيتانيوم، مع آثار من الحديد. تقرير PMI الذي يقول أن التوازن هو Ti ليس دليلاً على الدرجة. الفحص الميداني الوحيد الذي يفصل بين الاثنين هو تحليل كيميائي عن طريق الانصهار بالغاز الخامل على عينة، والورق الوحيد الذي يفصل بينهما هو شهادة حرارة مع قيمة الأكسجين مطبوعة عليها.
| التحقق عند استلام البضائع | ما يثبته فعليًا | ما لا يمكن رؤيته | متى تصر عليه | غير محدد |
|---|---|---|---|---|
| شهادة 3.1 | كيمياء الحرارة والشد من المطحنة | أي شيء عن القطعة في يدك | كل طلب، كل درجة | غير محدد |
| PMI بمسدس XRF | عناصر السبائك مثل البلاديوم، الموليبدينوم، الألومنيوم والفاناديوم | الأكسجين، لذا Gr1 و Gr2 يقرآن بنفس الطريقة | عند المطالبة بـ Gr7 أو Gr5 | غير محدد |
| الانصهار بالغاز الخامل | رقم الأكسجين الحقيقي للعينة | بقية الحرارة | النزاعات والتدقيقات | غير محدد |
| الصلابة، HB | بديل تقريبي للقوة | أي عنصر جعلها صلبة | فحص أرضي سريع قبل الإرسال | غير محدد |
| اختبار بالموجات فوق الصوتية | السلامة الداخلية للتشكيل | الدرجة على الإطلاق | الخدمة تحت الضغط والدورية | غير محدد |
هذه هي القاعدة العملية لمتجر الفلنجات. احتفظ بشهادة 3.1 مع رقم الحرارة، واختم أو ضع علامة برقم الحرارة على الفلنجة، واستخدم PMI فقط لالتقاط الاستبدالات المكلفة، والبلاديوم في Gr7 أو الألومنيوم والفاناديوم في Gr5. من شبه المستحيل فرز صندوق مختلط من فلنجات Gr1 و Gr2 لاحقًا، وتتجاوز تكلفة الفرز تكلفة الدرجتين.
ما يحدده المعيار وما تحدده الدرجة
وثيقتان تؤديان وظيفتين مختلفتين. ASTM B381 يغطي التشكيل نفسه: الكيمياء، الشد، الإنتاجية، الاستطالة وطرق اختبار تشكيلات التيتانيوم. ASME B16.5 يحدد الأبعاد، الوجه وفئة الضغط، ويحد أيضًا من الفئة التي يمكن استخدام فلنجة التيتانيوم فيها، لأن جداول التصنيف مكتوبة لمجموعة المواد وليس لفئة الاسم فقط. فلنجة تيتانيوم ASME B16.5 Class 150 ليست قابلة للتبديل مع فلنجة فولاذ كربوني Class 150 عند كل درجة حرارة.
لذلك يحتاج طلب الشراء إلى كلا السطرين: B381 مع الدرجة للمادة، و B16.5 مع الفئة والحجم للشكل. الفلنجة التي تحمل علامة Class 150 و Ti فقط ليس عليها درجة، والفلنجة التي تحمل علامة Gr2 فقط ليس عليها فئة ضغط. لا يعتبر أي من العلامتين بمفرده مواصفات.
ملاحظات الشراء التي تمنع خلط الحرارة
اذكر الدرجة والمعيار الذي يحكمها، الفئة، الحجم بالـ NPS مع الـ DN بين قوسين حيث يستخدم العميل كلاهما، الوجه، التجويف إذا لم يكن قياسيًا، حالة المعالجة الحرارية ومستوى التقرير. اطلب نقل رقم الحرارة إلى الفلنجة وتكراره على الشهادة. إذا كانت الرسمة تحمل علامة GB/T، أضف ما يعادلها من ASTM في نفس السطر حتى يقرأها كل من المطحنة والمفتش بنفس الطريقة.

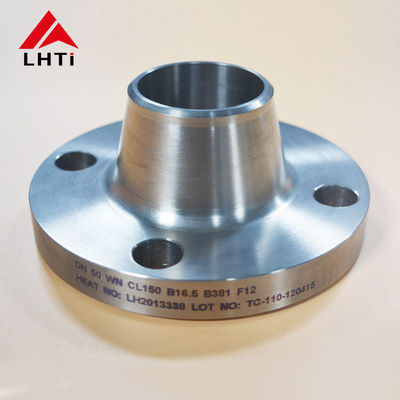

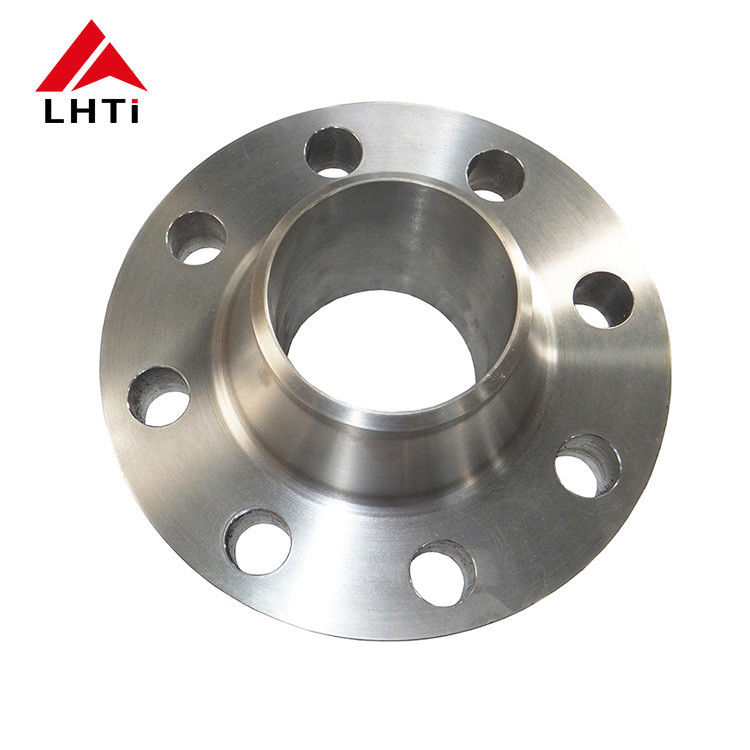

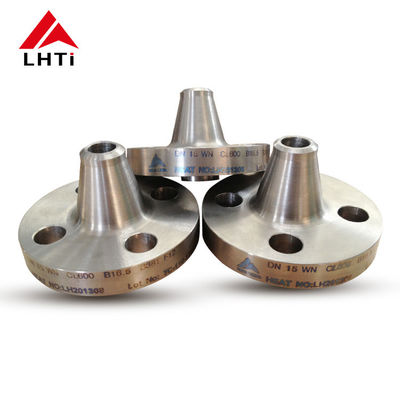

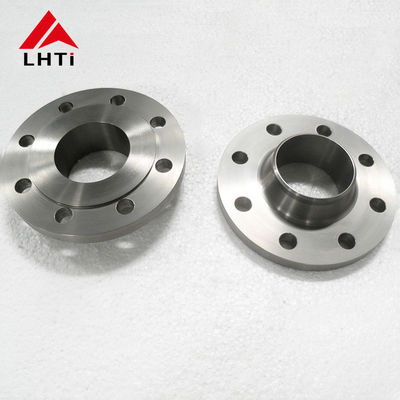

صور المنتج
![]()
