سلك تيتانيوم مستقيم: طول القطع، التعيين والنهايات

سلك تيتانيوم مستقيم: طول مقطوع، ضبط ونهايات

يتم شراء طول مستقيم لسبب واحد: يمكن للحام أن يلتقطه ويضعه في الوصلة بدون مغذي، أو بكرة، أو مستقيم. كل ما يجعل ذلك ممكنًا يتم تحديده قبل تعبئة السلك، ومعظم ذلك غير مرئي في صورة فوتوغرافية.

الاستقامة مطالبة بالتعامل قبل أن تكون شكلاً

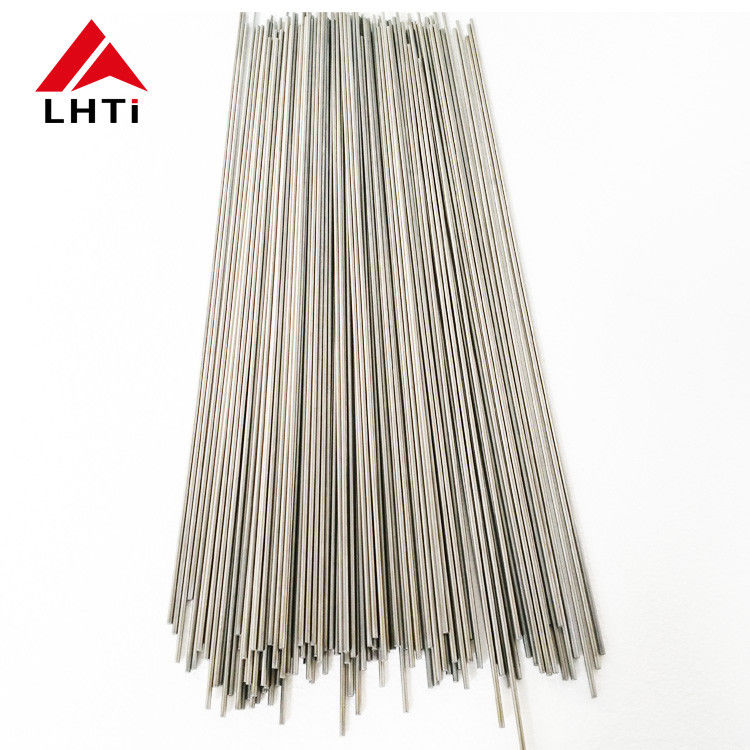

السلك الذي تم لفه يأخذ شكلاً. الطول المقطوع من لفة وشحنه بشكل سائب سيظل يحمل انحناء اللفة، وفي الشعلة يصبح هذا الانحناء قوسًا متجولًا: تنجرف الطرف بعيدًا عن الوصلة مع تسخين السلك. يتم جعل الأطوال المستقيمة مستقيمة عن طريق التقويم قبل القطع ثم عن طريق التعبئة بحيث لا يمكن للحزمة أن تنحني أثناء النقل. إذا تم تخطي أي من الخطوتين، فإن الشكل عند الوصول يكون مستقيمًا اسميًا فقط.

الشكلان المذكوران أعلاه غير قابلين للتبديل في ورشة العمل. طول 1 متر يناسب شفة أو فوهة حيث يجب أن تدور الشعلة حول زاوية؛ طول 2 متر مخصص لممر ويحتاج إلى شخصين أو مسند. اللفة أرخص لكل كيلوغرام وأفضل للمغذي، ولكن لا يمكن استخدامها يدويًا بدون قطع، وكل نهاية مقطوعة هي مكان جديد للنتوء.

كيفية قياس الاستقامة

الاستقامة هي انحراف، وليست صفة. القياس المعتاد في الورشة هو وضع الطول على لوح مسطح، ووضع مسطرة مستقيمة بطول 1 متر عليه وقياس أكبر فجوة تحته. انحناء بضعة ملليمترات لكل متر طبيعي للسلك المستقيم ولا يسبب ضررًا في الشعلة اليدوية؛ انحناء عشرين ملليمترًا هو طول سيقاوم اللحام على طول الممر. ضع الرقم بالترتيب، لأن الاستقامة كوصف لا تعني شيئًا بدونها.

بالنسبة للفة، الرقم المكافئ هو الرمي، قطر الدائرة التي يشكلها السلك عندما توضع حلقة بشكل مسطح، واللولب، ارتفاع دورة واحدة فوق الأرض. كلاهما يتم تحديدهما بواسطة جهاز اللف وكلاهما يغير كيفية سلوك السلك في البطانة.

النهايات تقرر القوس الأول

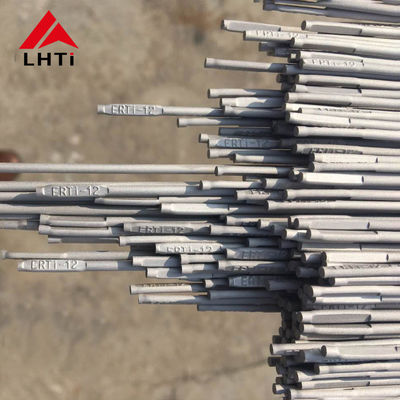

النهاية المقطوعة لها نتوء وجزء مسطح قليلاً. في الشعلة اليدوية، يلتصق النتوء بالكوب السيراميكي، ويضرب السلك ويضع نقطة باردة في بداية اللحام. النهاية المشطوفة أو المشطوفة تكلف تقريبًا لا شيء وتزيل هذا الفشل. تحقق من ثلاث أو أربع نهايات من منتصف الحزمة بدلاً من الاثنتين في الأعلى، وتحقق من طول القطع في نفس الوقت: حزمة أقصر بعشرة ملليمترات تم قطعها بشفرة بالية، ونفس الشفرة تركت نتوءات على كل قطعة.

قراءة الجدولين في هذه الصفحة

الجدول العلوي يربط درجة المعدن الأساسي بتعيين الحشو، من الدرجة 1 إلى ERTi-1 عبر الدرجة 7 إلى ERTi-7، مع الحد الأدنى للشد والإنتاجية للحشو المودع بجانب كل منها. الجدول السفلي هو كيمياء AWS A5.16 مع رقم UNS وحدود المواد البينية، وهو المكان الذي يكمن فيه الاختلاف بين ERTi-1 و ERTi-2 فعليًا: نطاق الأكسجين، وليس الاسم.

كتلة المواصفات في أعلى هذه الصفحة تستحق نظرة ثانية. تسرد AWS A5.16 و GB/T 3623، اللذين ينتميان معًا، ثم ASTM B865، وهو ليس مواصفات سلك التيتانيوم؛ مواصفات السلك في تلك السلسلة هي B863. كما تصف سلكًا بقطر 1.0 و 1.2 و 1.6 ملم على بكرات بينما يصف العنوان منتجًا مستقيمًا. يمكن أن يكون كلا البيانين صحيحين لكتالوج مورد، ولكن لا يمكن أن يكونا صحيحين لشحنة واحدة، لذلك يجب أن يذكر الطلب الشكل والمعيار الذي يحكمه.

التخزين والمناولة

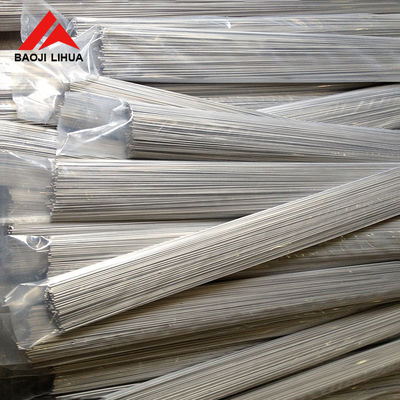

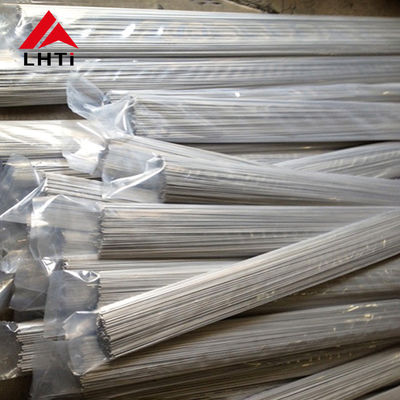

الأطوال المستقيمة سهلة التلف وصعبة الفحص. احتفظ بها في الأنبوب، وحافظ على الأنبوب مسطحًا، ولا تقف الحزمة على نهايتها: الأطوال السفلية تتحمل الوزن وتنحني. السطح المخلي لا يحتوي على طبقة زيت، لذا فإن غرفة التخزين الرطبة ستترك علامات تبدو كملوثات وهي كذلك. خذ ما ستستخدمه الوردية بدلاً من فتح الأنبوب لطول واحد وترك الباقي مفتوحًا.

ملاحظات الطلب

اذكر الشكل والطول أولاً، ثم رقم الاستقامة وتفاوت الطول، ثم القطر، والدرجة، وتعيين الحشو، ثم السطح، وإنهاء النهاية، ومستوى التقرير. إذا كان السلك يغذي إجراءً، فاذكر الرمز الذي كُتب به الإجراء حتى تصف الشهادة وإجراء اللحام نفس المادة.
