سلك التيتانيوم
Created with Pixso.

السعة الحرارية للسلك التيتانيوم والتأخر الحراري

السعة الحرارية للسلك التيتانيوم والتأخر الحراري

اسم العلامة التجارية: LHTi
رقم الطراز: Titanium wire
الـ MOQ: 1kg
سعر: usd 20-30/kg
شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون
قدرة الإمداد: 50ton/month
معلومات مفصلة
Place of Origin:
China
إصدار الشهادات:
ISO9001
القطر:
0.2-10mm
قوة العائد:
800-2000MPa
استطالة:
20-50٪
المقاومة الكهربائية:
4.9-5،1μΩ·m
قوة الشد:
1000-2500MPa
سطح:
مصقول
كثافة:
4.51 جم / سم 3
خاصية مغناطيسية:
غير مغناطيسية
Packaging Details:
standard export plywood case
Supply Ability:
50ton/month
إبراز:

أسلاك التيتانيوم ذات درجة حرارة عالية

,

سلك التيتانيوم الحرارة المحددة

,

أسلاك التيتانيوم لدرجة حرارة عالية

وصف المنتج

السعة الحرارية النوعية والتأخر الحراري للسلك التيتانيوم

يُشار إلى سلك التيتانيوم بسعته الحرارية النوعية، وعادة ما يتجاهلها المشترون لأنها تبدو كرقم كتاب مدرسي. إنها في الواقع الرقم الذي يحدد كيفية تصرف التركيبة في الفرن، وكم من الوقت يستغرق الملف للوصول إلى درجة الحرارة، ولماذا يكون أحد طرفي مسار السلك ساخنًا بينما لا يزال الآخر باردًا. هذه الصفحة تدور حول الحرارة في سلك التيتانيوم: مقدار ما يتطلبه، ومدى بطء انتقاله، وماذا يفعل ذلك بالجزء.

السعة الحرارية النوعية بعبارات بسيطة

السعة الحرارية النوعية للتيتانيوم في درجة حرارة الغرفة حوالي 0.52 كيلوجول/كجم·كلفن. هذا يعني أن كيلوجرامًا واحدًا من السلك يحتاج إلى حوالي 0.52 كيلوجول للارتفاع بدرجة كلفن واحدة، أو حوالي 52 كيلوجول للارتفاع بمقدار 100 كلفن. لكل كيلوجرام، فهي تقريبًا نفس سعة الفولاذ والفولاذ المقاوم للصدأ، لذا فإن توفير الوزن للتيتانيوم هو حيث يظهر الاختلاف: نفس حجم التيتانيوم يزن 4.51 جم/سم مكعب مقابل 7.85 للفولاذ، وبالتالي يحتاج إلى ما يزيد قليلاً عن نصف الطاقة للوصول إلى نفس درجة الحرارة.

يقتبس كتيب المواصفات على هذه الصفحة من 0.124 إلى 0.132 كيلوجول/كجم·كلفن. هذا الرقم هو حوالي ربع القيمة الحقيقية للتيتانيوم ويبدو أنه يأتي من اتفاقية وحدات مختلفة؛ يتم الاحتفاظ بالكتلة كما كانت في الصفحة المصدر، ولكن يجب أن تكون الأرقام المستخدمة للتصميم هي الرقم 0.52 والبيانات المرجعية القياسية وراءها.

المادة السعة الحرارية النوعية الطاقة اللازمة لرفع 1 كجم بمقدار 100 كلفن أين يظهر ذلك
تيتانيوم حوالي 0.52 كيلوجول/كجم·كلفن حوالي 52 كيلوجول مشابه للفولاذ، بنصف الوزن
فولاذ كربوني حوالي 0.49 كيلوجول/كجم·كلفن حوالي 49 كيلوجول الخط الأساسي الذي يعرفه الجميع
ستانلس ستيل 316 حوالي 0.50 كيلوجول/كجم·كلفن حوالي 50 كيلوجول تقريبًا نفس التيتانيوم
ألومنيوم حوالي 0.90 كيلوجول/كجم·كلفن حوالي 90 كيلوجول يسخن ببطء، يبرد ببطء، ينشر الحرارة
نحاس حوالي 0.385 كيلوجول/كجم·كلفن حوالي 38.5 كيلوجول سعة حرارية منخفضة، موصلية عالية جدًا
تيتانيوم بنصف الكتلة نفس 0.52 كيلوجول/كجم·كلفن حوالي 26 كيلوجول لنفس حجم الفولاذ توفير الوزن يظهر في فاتورة الطاقة أيضًا

الموصلية هي ما يسبب التأخر

السعة الحرارية النوعية تحدد كمية الطاقة المطلوبة؛ الموصلية تحدد مدى سرعة وصولها. يوصل التيتانيوم الحرارة بسرعة 21.9 إلى 23.9 واط/م·كلفن، وهو ما يقرب من ربع سرعة الفولاذ الكربوني وعشر سرعة النحاس. في سلك، هذا يعني أن الحرارة التي تطبقها تبقى بالقرب من المكان الذي طبقتها فيه، لذا فإن ملفًا يتم تسخينه من طرف واحد يكون له تدرج حقيقي على طوله، وملفًا يتم تسخينه في فرن يصل إلى درجة حرارة السطح قبل وقت طويل من وصول قلب الحزمة.

في المعالجة الحرارية، هذا هو السبب في أن حزمة من أسلاك التيتانيوم تحتاج إلى نقع، وليس مجرد تسريع. في اللحام، هذا هو السبب في أن منطقة التأثر الحراري ضيقة ومعدل التبريد مرتفع. في تركيب ساخن، هذا هو السبب في أن السلك الربط الأقرب للعنصر يعمل بدرجة حرارة أعلى من الإطار الذي يحمله، ولماذا يمكن أن يتشوه تصميم يعمل على رسم بياني في الفرن.

خاصية قيمة للتيتانيوم النقي تجاريًا ماذا يفعل في تركيب أو جزء الخطأ الذي يسببه
السعة الحرارية النوعية حوالي 0.52 كيلوجول/كجم·كلفن يحدد الطاقة اللازمة لتسخين السلك التصميم على رقم الصفحة 0.124
الموصلية الحرارية 21.9 إلى 23.9 واط/م·كلفن تبقى الحرارة حيث تم تطبيقها افتراض أن الملف بأكمله يسخن بالتساوي
التمدد الحراري حوالي 8.6 ميكرومتر/متر·كلفن سلك بطول 1 متر ينمو 0.86 ملم لكل 100 كلفن ارتفاع تثبيت كلا الطرفين لمسار ساخن
الكثافة 4.51 جم/سم مكعب نصف كتلة نفس مقطع الفولاذ التقليل من تقدير كمية الحرارة المطلوبة
نقطة الانصهار 1668 درجة مئوية السقف، وليس حد العمل معاملته كدرجة حرارة خدمة
المعامل حوالي 110 جيجا باسكال أقل صلابة من الفولاذ، مرونة ارتداد أكبر قياس زنبرك باستخدام صيغ الفولاذ

التمدد والدورات

معامل التمدد الحراري للتيتانيوم النقي تجاريًا حوالي 8.6 ميكرومتر/متر·كلفن، وهو أقل من الفولاذ المقاوم للصدأ الأوستنيتي عند حوالي 16 وقريب من الفولاذ الكربوني. ينمو مسار سلك بطول متر واحد حوالي 0.86 ملم لكل ارتفاع بمقدار 100 كلفن. يبدو هذا صغيرًا حتى يتم تثبيت كلا الطرفين: يصبح النمو إجهادًا، وتصبح الدورات المتكررة إجهادًا عند المشابك.

الدورات الحرارية هي المكان الذي تفشل فيه تركيبات أسلاك التيتانيوم عادةً. يتحمل السلك نفسه درجة الحرارة؛ اللحامات والمشابك ونقاط الاتصال لا تتحمل، لأن كل دورة تحرك التجميع وتعمل على المفصل. تركيب مصمم بنهاية منزلقة، ونصف قطر انحناء سخي، وعدم وجود اتصال حاد سيستمر لفترة أطول من تركيب مثبت بإحكام عند كلا الطرفين، بنفس السبيكة وفي نفس الفرن.

حد الخدمة تحدده البيئة

نقطة الانصهار البالغة 1668 درجة مئوية في ورقة البيانات ليست درجة حرارة عمل. في الهواء، عادة ما يتم الاحتفاظ بسلك التيتانيوم النقي تجاريًا أقل من حوالي 300 درجة مئوية للخدمة المستمرة، وفوق حوالي 600 درجة مئوية يمتص السطح الأكسجين ويشكل طبقة ألفا هشة. في الفراغ أو الغاز الخامل عالي النقاء، يكون النطاق القابل للاستخدام أعلى بكثير، وهذا هو سبب كون تركيبات أفران الفراغ تطبيقًا حقيقيًا وعناصر أفران الهواء ليست كذلك.

إذا كان الجزء يحتاج إلى العمل بدرجة حرارة عالية في الهواء، فالجواب عادة ما يكون مادة مختلفة بدلاً من مورد مختلف، ومن الأفضل اكتشاف ذلك في مرحلة الاستفسار بدلاً من بعد الدورة الأولى.

ملاحظات الطلب

لتطبيق حراري، اذكر الدرجة ورقم UNS، والقطر، والحالة، وطول الملف ووزنه، وأعلى درجة حرارة خدمة، والجو، وعدد الدورات وما إذا كان السلك محملًا. أضف هندسة التركيب إذا كان السلك سيتم تشكيله، لأن التمدد ومرونة الارتداد كلاهما يؤثران على السلك المشكل ونصف قطر الانحناء الذي يكون جيدًا وهو بارد يمكن أن يتفتح عند درجة الحرارة. يجب أن تحمل الشهادة الكيمياء والخصائص الميكانيكية، ويتم أخذ القيم الحرارية من المعيار بدلاً من تقرير المطحنة.

صور المنتج

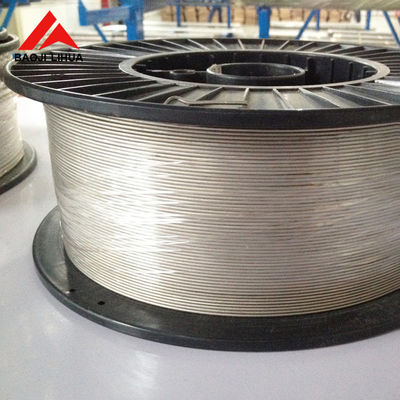

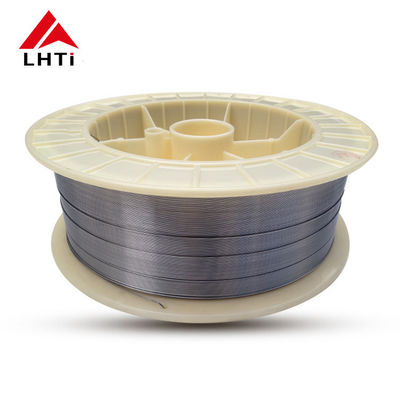

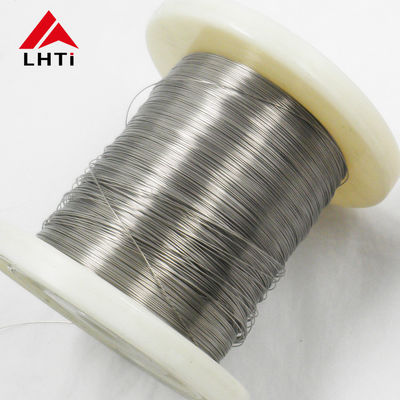

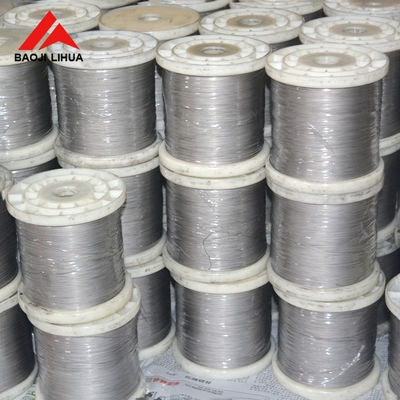

titanium wire coil for thermal cycling fixtures
