مسامير شفة التيتانيوم: التحميل المسبق، وليس الشد

مسامير شفة من التيتانيوم: الحمل المسبق، وليس الشد

لا يفشل المفصل الملولب بسبب عدم كفاية قوة المسمار. إنه يفشل لأن المسمار لم يتم شده أبدًا بما فيه الكفاية، أو لأن الشد فُقد بعد التجميع. هذا التمييز مهم مع التيتانيوم أكثر من الفولاذ، لأن التيتانيوم يتآكل ضد نفسه، وعامل الاحتكاك الخاص به مرتفع ومتغير، وشكل عزم الدوران المنسوخ من مفصل فولاذي سينتج حملاً مسبقًا إما منخفضًا جدًا أو قريبًا بشكل خطير من الخضوع.

الحمل المسبق: الرقم الوحيد المهم

يعمل المسمار عن طريق شده. الشد في الساق يضغط الأجزاء معًا، ويبقى المفصل مشدودًا طالما أن حمل المشبك هذا يتجاوز حمل الخدمة بهامش. الهدف المعتاد هو 60 إلى 75 بالمائة من حمل إثبات المسمار، مما يحافظ على الساق في نطاقها المرن مع ترك احتياطي كافٍ ليتم تحميل المفصل دون انفصال.

المشكلة هي أن عزم الدوران طريقة سيئة لقياس الشد. ينقسم عزم الدوران المطبق بين شد المسمار والتغلب على الاحتكاك تحت الرأس وفي الخيوط، وحصة الاحتكاك هي الأكبر. لهذا السبب يحدد عامل الاحتكاك K في صيغة عزم الدوران يساوي K مضروبًا في الشد مضروبًا في القطر النتيجة: تغيير من 0.12 إلى 0.20 في K، وهو أمر طبيعي تمامًا بين خيط مزلق وجاف، يغير الشد الناتج عن نفس عزم الدوران بنحو 40 بالمائة.

بالنسبة لمفصل التيتانيوم، فإن الاستنتاج العملي هو التشحيم المتعمد والقياس بدلاً من الافتراض. معجون ثاني كبريتيد الموليبدينوم على الخيوط وتحت الرأس يجلب التشتت إلى نطاق يكون فيه مفتاح عزم الدوران بديلاً معقولاً للشد. مسمار تيتانيوم جاف ومنظف تم شده إلى رقم مرجعي هو تخمين، والتخمين عادة ما يكون منخفضًا لأن الخيط يسحب بدلاً من الانزلاق.

التآكل: لماذا تتجمد خيوط التيتانيوم

يحتوي التيتانيوم على طبقة أكسيد رقيقة فوق مصفوفة ناعمة نسبيًا. تحت الضغط والانزلاق للخيط، تنكسر الطبقة، ويلتقي المعدن النظيف بالمعدن النظيف، وتلحم السطحان. النتيجة هي خيط يلتقط، ويشد بشكل سابق لأوانه ثم يتمزق عند فكه. التأثير أسوأ مع التيتانيوم الذي يعمل على التيتانيوم، وهو بالضبط التركيبة في مسمار تيتانيوم وصامولة تيتانيوم.

هناك أربعة إجابات قياسية. قم بتشحيم بطبقة صلبة مثل ثاني كبريتيد الموليبدينوم. اصنع الصامولة من مادة مختلفة، عادة فولاذ أو برونز، أو صامولة تيتانيوم بطلاء جاف. قم بلف الخيط بدلاً من قصه، لأن الخيط الملفوف له جناح أكثر نعومة وإجهاد متبقي مواتٍ. وتحكم في سرعة التجميع: مشغل يعمل بالطاقة يدور صامولة تيتانيوم جافة بسرعة عالية سيؤدي إلى التآكل حيث لن تفعل مفتاح يدوي.

صامولتان وصامولتان قفل: قراءة التوريد

توفر هذه الصفحة كل مسمار مع صامولتين وصامولتي قفل، وهذا ترتيب صامولة قفل بدلاً من نظام قفل. صامولتان عاديتان على خيط واحد تقفلان ضد بعضهما البعض: الأولى يتم شدها إلى الحمل المسبق، والثانية يتم إنزالها وشدها ضدها، والزوج يقاوم الارتخاء من خلال الاحتكاك بين أوجهه المتزاوجة. إنه يعمل، ومن السهل فحصه، ولكنه لا يحل محل صامولة عزم دوران سائدة مناسبة في بيئة اهتزاز.

صامولة القفل التي تحتوي على حشوة نايلون هي خيار سيء فوق حوالي 120 درجة مئوية لأن الحشوة تزحف، ومفصل التيتانيوم الذي يتعرض للحرارة يخدم بشكل أفضل بواسطة صامولة عزم دوران سائدة معدنية بالكامل أو صامولة مخددة مع دبوس مشقوق. تشير الصفحة أيضًا إلى الاستخدام في درجات الحرارة العالية، وهذا الادعاء يحتاج إلى عناية: ما يحد من المثبت التيتانيومي عند درجة الحرارة ليس قوة الشد ولكن فقدان الحمل المسبق مع استرخاء المسمار، وأكسدة سطح الخيط.

ادعاء 500 درجة، اقرأ بعناية

مسمار تيتانيوم نقي تجاريًا تم تسخينه إلى 500 درجة مئوية في الهواء لن يذوب ولن ينهار، ولكنه سيأخذ الأكسجين إلى سطحه، ويشكل حالة ألفا هشة، وسيزحف تحت حمل مسبق سيكون تافهًا في درجة حرارة الغرفة. مفصل محمل مسبقًا عند درجة الحرارة هذه يفقد حمل المشبك مع استرخاء المسمار، والمسمار الذي فقد حمولته المسبقة هو مسمار لم يعد يقوم بعمله، بغض النظر عما يقوله شهادته.

القراءة الصادقة لرقم 500 درجة هي أنه يصف حدًا للمادة بدلاً من حد للمفصل. حيث يجب أن يعمل المفصل حقًا وهو ساخن، يكون السبيكة عادة Ti-6Al-4V أو درجة حرارة أعلى، ويتم ضبط الحمل المسبق بشكل أقل لترك احتياطي الزحف، ويتم تأهيل المفصل عن طريق اختبار استرخاء عند درجة الحرارة بدلاً من اختبار شد في درجة حرارة الغرفة. بالنسبة لشفة في مجرى هواء ساخن، فإن هذا الاختبار يساوي أكثر من أي رقم واحد على ورقة بيانات.

التآكل، الوزن، وحالة البحر

يتم اختيار مثبتات التيتانيوم في مياه البحر، وفي المصانع الكيميائية، وعلى الهياكل البحرية لأن طبقة الأكسيد تتجدد بعد الخدش ولا يتآكل المعدن في الكلوريد. التفاصيل التي تقرر ما إذا كانت هذه الوعد ستُحفظ هي الشق تحت الغسالة، والتلامس مع هيكل فولاذي، وتداخل الخيط. مسمار تيتانيوم في إطار فولاذي يجعل الفولاذ هو الأنود، لذلك يتآكل الإطار حول مثبت يبدو مثاليًا؛ الغسالات العازلة والوجه الفولاذي المطلي تمنع ذلك.

الوزن هو السبب الآخر. التيتانيوم بكثافة 4.51 جرام لكل سنتيمتر مكعب أخف بنسبة 43 بالمائة تقريبًا من الفولاذ، وعلى شفة كبيرة بها عشرات المسامير يكون التوفير حقيقيًا. يأتي مع تحذير: التيتانيوم له معامل أقل، لذلك يتمدد مسمار التيتانيوم أكثر لنفس الحمل، وهو أمر جيد للتعب وسيء لمفصل يحتاج إلى مشبك قوي. يجب تصميم المسمار والشفة معًا.

تشطيبات طبيعية وملونة

تقدم الصفحة تشطيبات طبيعية وملونة. الطبيعي هو سطح المطحنة، رمادي فضي، مع بقاء الفيلم السلبي سليمًا. الملون هو طبقة أنودية، واللون يأتي من التداخل في تلك الطبقة بدلاً من الصبغة، لذلك لا يتلاشى ولا يمكن مطابقته تمامًا من دفعة إلى أخرى ما لم يتم التحكم في العملية. الأنودة ليست حاجزًا للتآكل بالطريقة التي يكون بها الطلاء: إنها نسخة أكثر سمكًا من الفيلم الموجود بالفعل، وهي تغير الاحتكاك تحت الرأس.

هذه النقطة الأخيرة مهمة لمفصل يتم التحكم فيه بعزم الدوران. مسمار أنودي تم شده برقم مخصص لمسمار طبيعي سيوفر حملاً مسبقًا مختلفًا، لأن الفيلم أكثر خشونة وعامل الاحتكاك الخاص به مختلف. إذا كان اللون زخرفيًا، فيجب تصميم المفصل حوله؛ إذا كان المفصل حرجًا، حدد التشطيب والمزلق معًا، وقم بتأهيل التركيبة.

السعر، الكمية، وما تقوله الصفحة

يعطي الوصف سعر وحدة من 0.5 إلى 3.2 دولار أمريكي للقطعة حسب الحجم والكمية، وكمية قابلة للتخصيص بالكامل، وتصنيع CNC أو مطروق، وتشطيب طبيعي أو ملون، وتوريد صامولتين وصامولتي قفل مع كل مسمار. السعر هو مرجع لحجم قياسي: مسمار شفة بقطر كبير مع خيط دقيق واختبار حمل إثبات هو عنصر مختلف عن مسمار سداسي صغير، وخصم الكمية حقيقي ولكنه يُقتبس لكل طلب بدلاً من نشره.

ملاحظات الطلب

اكتب الدرجة مع رقم UNS الخاص بها، وفئة الخاصية أو الشد وحمل الإثبات الذي تحتاجه، والحجم ودرجة الخيط، وطول الخيط، ونوع الرأس، ومادة الصامولة وارتفاعها، والتشطيب، والمزلق إذا كان المفصل يتم التحكم فيه بعزم الدوران، والاختبار والشهادة. اذكر درجة حرارة الخدمة وما إذا كان المفصل محملًا مسبقًا، لأن هذين الإجابتين تحددان ما إذا كان المسمار النقي تجاريًا مناسبًا أم أن السبيكة واختبار الاسترخاء مطلوبان. واطلب تقرير اختبار حمل الإثبات، وليس مجرد ورقة كيمياء، لأن المسمار يتم شراؤه لقوته وليس لتحليله.

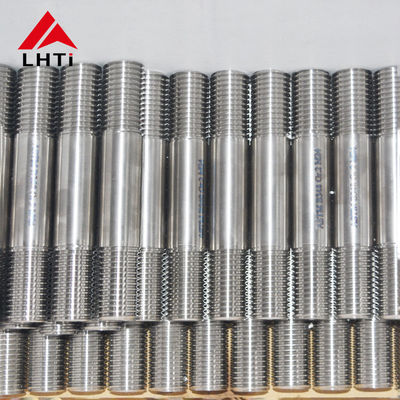

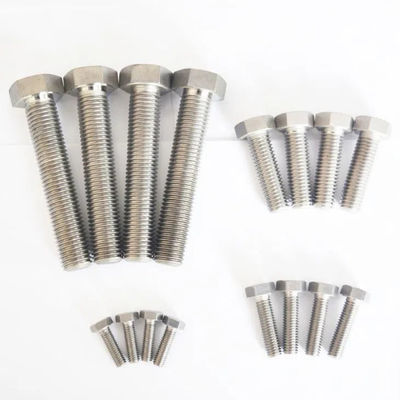

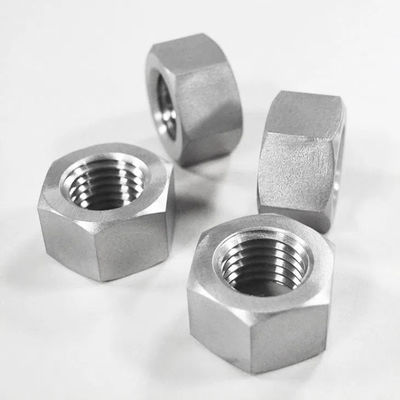

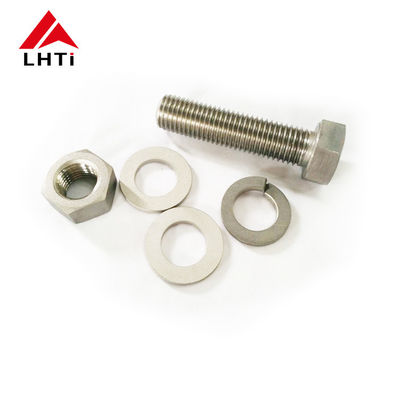

صور المنتج
