قرص تيتانيوم 1300 مم: الاستواء بعد القطع

قرص تيتانيوم 1300 مم: الاستواء بعد القطع

اسم العلامة التجارية: LHTi
رقم الطراز: Titanium disc
الـ MOQ: قطعة واحدة
سعر: usd 50-100/pc
شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون
قدرة الإمداد: 5000 قطعة / شهر
معلومات مفصلة
Place of Origin:
China
إصدار الشهادات:
ISO9001
اسم المنتج:
قرص التيتانيوم
طلب:
صناعي
لون:
فضي
شكل:
دائري
المعالجة السطحية:
مصقول
مادة:
سبائك التيتانيوم
القطر:
150 مللي متر-1300 مللي متر أو حسب طلبك
طَرد:
حالة الخشب الرقائقي أو حسب مطلبك
تفاصيل التغليف:
معيار حالة الخشب الرقائقي التصدير
القدرة على العرض:
5000 قطعة / شهر
إبراز:

قرص التيتانيوم الملمع 150mm

,

طلاء الفضة من القرص التيتانيوم المخصص

,

قرص التيتانيوم قطره 1300mm

وصف المنتج

قرص تيتانيوم 1300 مم: الاستواء بعد القطع

يبدو القرص وكأنه أبسط جزء من التيتانيوم في قائمة الأسعار، وهو الجزء الذي غالبًا ما يحصل فيه المشتري على لوحة دائرية لن تكون مسطحة. السبب هو الهندسة: القرص رقيق بالنسبة لقطره، لذا فهو صلب في مستواه ومرن عبره، وأي اختلال في التوازن بين الوجهين يظهر كقوس أو طبق بمجرد إزالة الجزء من الآلة. القطر والسماكة في هذه الصفحة هما نطاق القطع، من 150 إلى 1300 ملم عبر و 35 إلى 550 ملم سمكًا، وطريقة صنع الفراغ داخل هذا النطاق تقرر ما إذا كان الجزء النهائي مسطحًا.

القطر والسماكة هما طريقان مختلفان للإمداد

حتى سمك حوالي 100 ملم، يتم قطع القرص عادة من لوح: يتم لف اللوح إلى السماكة ويتم نشر القرص أو قطعه بنفث الماء منه، لذا فإن السماكة هي ما تم لفه في المصنع ويتم تشغيل الوجهين فقط. فوق ذلك، لا يمكن أن يأتي قرص سمكه 400 أو 550 ملم من لوح، ويتم نشر الفراغ من كتلة مزورة أو ملفوفة، مما يعني أن السماكة هي قرار نشر وأن الوجهين يجب تشغيلهما بشكل صحيح.

لهذا السبب يمكن أن يكون نفس القطر عبارة عن فراغ لوح أو شريحة كتلة، ولماذا يتصرف الاثنان بشكل مختلف بعد التشغيل. يحمل اللوح نسيج اللف الخاص به وإجهادًا داخليًا معتدلًا؛ تحمل شريحة الكتلة إجهاد التشكيل بالكامل، ويتم تحريره على جانب واحد عند قطع الوجه الأول. القرص المنشور من كتلة ومشغل على وجه واحد فقط سيتقوس نحو وجه القطع، في كل مرة.

الخطوة ماذا تتحكم ماذا يحدث خطأ كيف يتم التحقق منه
نشر الفراغ السماح بالقطر والسماكة قطع متموج لا يترك وجهًا نظيفًا للتشغيل قطع الوجه عموديًا على المحور، مع ترك سماح
التشطيب الخشن إزالة علامات المنشار بالتساوي تجنب القطع المتساوي على كلا الوجهين تقوسًا مدمجًا السماكة عند أربع نقاط حول الحافة
تخفيف الإجهاد، إذا كان سميكًا الاستواء بعد تحرير المعدن تخطيها يسمح للقرص بالتحرك بعد أيام إعادة قياس الاستواء بعد دورة التخفيف
التشطيب النهائي السماكة، التوازي، والاستواء تمريرة خفيفة واحدة على قرص مقوس ينسخ التقوس الاستواء على لوح مسطح، السماكة بالميكرومتر
الحافة والتلميع النتوء، الشطف، وتشطيب السطح حافة حادة تقطع الصندوق والمانع كسر الحافة باليد، التشطيب بالمقارن
لماذا يتقوس القرص السميك، وما الذي يمنعه

عند إزالة المعدن من وجه واحد لفراغ مجهد، يتغير توازن المقطع المتبقي وينحني الجزء ليجد توازنًا جديدًا. العلاج إجرائي وليس معدنيًا: قم بإزالة كميات متساوية من كلا الوجهين في مرحلة التشطيب الخشن، واترك سماحًا كافيًا لتمريرة تشطيب على كل جانب، وحيث يكون الفراغ سميكًا بما يكفي لتحمل إجهاد حقيقي، قم بإدخال معالجة تخفيف الإجهاد بين التشطيب الخشن والنهائي في فراغ أو جو خامل.

ترتيب العمليات أهم من حجم القطع الأخير. تمريرة تشطيب لبضعة أعشار على قرص مقوس بالفعل ينسخ التقوس ببساطة إلى سطح أكثر نعومة، ويقيس الجزء بشكل صحيح من حيث السماكة وبشكل خاطئ من حيث الاستواء. هذا هو الفشل الذي يجتاز الفحص البعدي ويفشل على طاولة الآلة.

التفاوت الذي يهم حقًا هو الاستواء

السماكة سهلة القياس وسهلة الضبط؛ الاستواء هو الذي يقرر ما إذا كان يمكن تثبيت القرص أو صقله أو ربطه. على قرص بعرض نصف متر، تقوس بمقدار عُشر أو عُشريين من المليمتر غير مرئي للعين ويكفي للتمايل على لوح مسطح. يجب تحديد الاستواء كرقم، مقاسًا على لوح أو بمؤشر قرص على طاولة دوارة، ويذكر على كامل الوجه بدلاً من الحافة فقط.

التوازي بين الوجهين هو التفاوت المصاحب، وهو الذي يسمح للقرص بالجلوس في تثبيت بدون حشوات. القرص المسطح ولكنه على شكل إسفين سيتم تثبيته على حافة واحدة ويفتح على الأخرى، وهذا مهم أينما تم استخدام الجزء كفاصل، أو لوحة دعم، أو هدف.

التلميع ليس عملية استواء

اللمسة النهائية الفضية المصقولة في هذا النطاق هي حالة سطحية، ومن المفيد أن تكون واضحًا بشأن ما تفعله وما لا تفعله. يحسن التلميع المظهر، ويجعل الجزء أسهل في المسح، ويزيل علامات الأدوات الدقيقة التي تحتفظ بالتلوث، وهو أمر مفيد في الخدمة النظيفة. لا يزيل التقوس، والتلميع المرآتي فوق وجه مقعر يعطي جزءًا يبدو مقنعًا جدًا ولكنه لن يجلس بشكل مسطح.

يأتي التلميع أيضًا بعد آخر عملية بعدية، لذا فإن أي تلميع يزيل المعدن القابل للقياس يمكن أن يخرج القرص عن تفاوت السماكة عند الحافة. التسلسل الآمن هو التشطيب، والتحقق من الاستواء والسماكة، ثم التلميع بإزالة متحكم فيها، وتسمية على الطلب أي الوجوه مصقولة وبأي تشطيب.

الكتلة، المناولة، والحد العملي

يزداد الوزن مع مربع القطر ويتناسب مع السماكة، وفي أعلى هذا النطاق يهيمن على المهمة. قرص بعرض 1300 ملم وسمك 550 ملم هو حوالي ثلاثة أرباع طن من التيتانيوم، والذي يحتاج إلى نقاط رفع، وصندوق مصمم له، وأداة آلة يمكنها تدويره. حتى قرص 1300 × 35 ملم هو أكثر من مائتي كيلوغرام.

من المفيد ذكر الكتلة مع الجزء، سواء للشحن أو لورشة العمل، ومن المفيد تحديد ما إذا كان القرص فراغًا سيتم تشغيله لاحقًا أو جزءًا نهائيًا. يحتاج الفراغ إلى سماكة وقطر إضافيين للسماح بالتشغيل؛ يحتاج الجزء النهائي إلى تفاوتات لن يتم الاحتفاظ بها للفراغ.

الإمداد وما يجب كتابته في الطلب

يتم توريد هذا النطاق كفراغات من سبائك التيتانيوم المستديرة، مصقولة ومعبأة في صناديق خشب رقائقي، بقطر وسماكة حسب الحاجة ويتم تسعير الكمية لكل حجم. نظرًا لأن الصفحة تقدم نطاقًا بدلاً من درجة، يجب تسوية الدرجة عند الطلب: درجة نقية تجاريًا لواجب التآكل، سبيكة حيث تكون القوة لكل وحدة كتلة مهمة، ورقم UNS مكتوب بجانبها حتى تتفق الشهادة والجزء.

ما تذكره الصفحة ماذا يقرر أين يحتاج إلى عناية ماذا تكتب في الطلب
قطر 150 إلى 1300 مم المنشار أو عرض اللوح المطلوب عند 1300 مم يكون الفراغ قريبًا من حد اللوح القطر مع سماح زائد ناقص
سماكة 35 إلى 550 مم لوح مخزون أو كتلة مخزون فوق حوالي 100 مم يتم نشره من كتلة السماكة وما إذا كانت اسمية أو مشغلة
سطح مصقول المظهر والمسح التلميع لا يصحح الاستواء تشطيب السطح وأي الوجوه مصقولة
شكل دائري الدوران، التوازن، الجلوس الخروج عن الدائرة يظهر كجزء متأرجح حد الاستدارة أو الدوران
سبائك التيتانيوم السلوك القوي ومقاومة التآكل الصفحة لا تذكر الدرجة الدرجة ورقم UNS، أحدهما

الطلب الكامل يقرأ: القطر وتفاوتاته، السماكة وما إذا كانت اسمية أو مشغلة، الاستواء، التوازي، الاستدارة، أي الوجوه مصقولة وبأي تشطيب، حالة الحافة، الدرجة مع رقم UNS، وما إذا كان القرص فراغًا أو جزءًا نهائيًا. أضف الخدمة ودرجة الحرارة إذا كانت الدرجة لا تزال مفتوحة. هذه الأسطر القليلة تقرر ما إذا كان ما يصل يمكن تثبيته واستخدامه، أو يجب إعادة تشغيله قبل أن يكسب مكانه.

صور المنتج

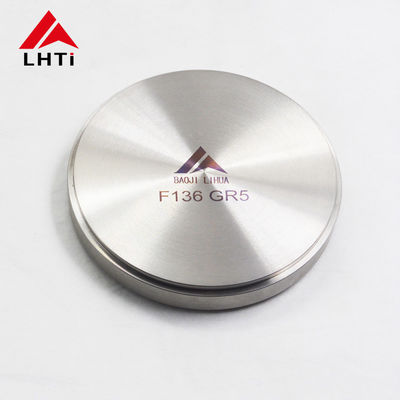

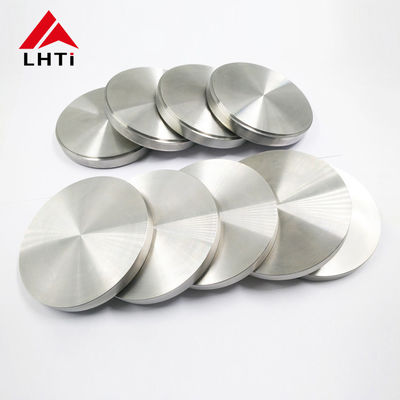

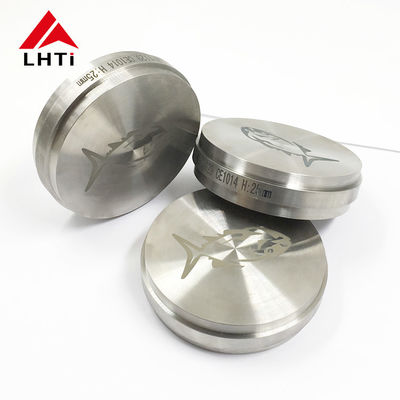

Polished titanium disc, round blank cut to diameter
