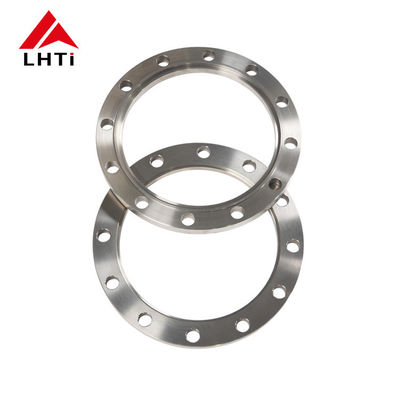

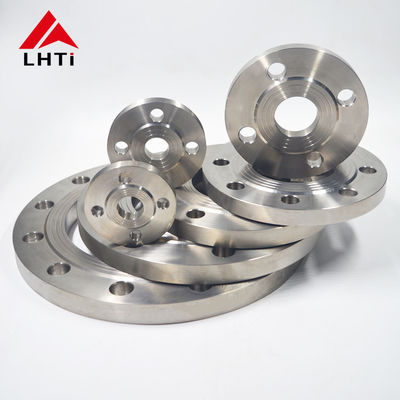

DIN 2501 الدرجة 2 طلاء التيتانيوم PN 16 طلاء طلاء الأنابيب وجه رفيع لاستخدامات الأنابيب
1مقدمة المنتج من DIN2501 طلاء التيتانيوم فلنج
DIN2501 شظايا صفائح التيتانيوميشير إلى نوع معين من شفرات التيتانيوم التي تلتزم بمعايير DIN (المعهد الألماني للتوحيد).معايير DIN هي معايير تقنية ألمانية تستخدم في مختلف الصناعات لضمان التوافق، قابلية الاستبدال، وجودة المنتجات.أجزاء من الألواح من التيتانيومهي نوع معين من الاطار يستخدم في أنظمة الأنابيب لربط الأنابيب إلى أنابيب أخرى أو معدات أو صمامات.يتميزون بتصميمهم المسطح بدون وجه ختم مرتفع وبناء أكثر سمكا عادة مقارنة بأنواع أخرى من الاطراف، مما يوفر قوة وصلابة كافية لتثبيت المسامير وتختمها.
أثناء التثبيتشرائح من صفائح التيتانيوميتم تحديدها مع منفذ الأنابيب أو المعدات وتأمينها باستخدام المسامير التي يتم تثبيتها مسبقًا من خلال الثقوب التي تم حفرها في الشبكة.يتم استخدام غطاء الوجه الكامل لتغطية السطح بأكمله من اللحاء لضمان الختم ومنع التسرب أثناء تشغيل النظام.
تستخدم هذه الاطراف عادة في التطبيقات ذات الضغط منخفض إلى معتدل بسبب تصميمها المسطح ، مما يسهل المواءمة أثناء التثبيت.فهي فعالة من حيث التكلفة مقارنة بأنواع أخرى من الفلنجات بسبب انخفاض تكاليف التصنيع والمعالجةهذه الخصائص تجعل شرائح صفائح التيتانيوم شائعة في تطبيقات صناعية مختلفة حيث مقاومة التآكل، خصائص خفيفة الوزن،والقوة الميكانيكية للتيتانيوم مفيدة.
2تصنيفات DIN 2501 طلاء التيتانيوم
التجارة النقي التيتانيوم:
التيتانيوم من الدرجة 2 (CP Titanium) يوفر العديد من المزايا على الصفوف الأخرى من التيتانيوم والمعادن الأخرى ، خاصة في التطبيقات المحددة التي تتفوق فيها خصائصه.
مقاومة التآكل الممتازة: يظهر التيتانيوم من الدرجة الثانية مقاومة استثنائية للتآكل ، خاصة في البيئات التي تحتوي على الكلوريدات ومياه البحر والأحماض.هذا يجعلها مناسبة للغاية للتطبيقات في البيئات البحرية، المعالجة الكيميائية، والزرع الطبية حيث التآكل يمكن أن يضع في خطر مواد أخرى.
قابلية تصنيع جيدة: يمكن لحامها بسهولة وتشكيلها ، مما يسمح بعمليات تصنيع فعالة مثل اللحام والانحناء والتشكيل دون مشاكل كبيرة مثل الهشاشة أو الشقوق.هذه الخاصية تبسط التصنيع وتقلل من تكاليف التصنيع مقارنة مع سبائك التيتانيوم الأكثر تعقيدا.
نسبة القوة إلى الوزن العالية: على الرغم من أنها ليست قوية مثل سبائك التيتانيوم مثل الدرجة 5، الدرجة 2 التيتانيوم لا يزال يوفر نسبة قوة إلى الوزن المواتية،والتي تفوق العديد من المعادن الأخرى مثل الفولاذ المقاوم للصدأ أو الألومنيومهذا يجعلها ذات قيمة في التطبيقات حيث توفير الوزن دون المساس بالقوة أمر حاسم.
التوافق البيولوجي: التيتانيوم من الدرجة 2 متوافق بيولوجيًا وغير سام، مما يجعله مناسبًا للزرع الطبي مثل الزرع العضلي والأسنان.عدم فعاليته في جسم الإنسان يقلل من خطر حدوث ردود فعل سلبية أو مضاعفات صحية طويلة الأمد.
فعالية التكلفة: بالمقارنة مع سبائك التيتانيوم (مثل الدرجة 5 Ti-6Al-4V) ، التيتانيوم الدرجة 2 أكثر فعالية من حيث التكلفة.مما يجعلها الخيار المفضل للتطبيقات حيث فوائد التيتانيوم (مقاومة التآكل، قوة، خفيفة الوزن) مطلوبة دون زيادة تكلفة الصفقات السبائك.
التوسع الحراري المنخفض: يحتوي التيتانيوم من الدرجة 2 على معامل منخفض للتوسع الحراري ، على غرار درجات التيتانيوم الأخرى ، مما يساعد على الحفاظ على استقرار الأبعاد في مختلف ظروف درجة الحرارة.هذه الصفة مفيدة في مجال الطيرانالتطبيقات السيارات والصناعية.
التنوع: يجعله تيتانيوم الدرجة الثانية مزيجًا من مقاومة التآكل والقوة وخصائص خفيفة الوزن متعدد الاستخدامات في مجموعة واسعة من الصناعات. يتم استخدامه في مجال الطيران والفضاء ،المعالجة الكيميائية، البيئات البحرية، والهندسة المعمارية، والمعدات الرياضية حيث خصائصها الفريدة توفر مزايا كبيرة.
3.مواصفات DIN2501 PN16 طلاء التيتانيوم
| الحجم الاسمي للأنابيب | قطر | شاشة الشاشة | هوية الجهاز | ثقيل من الفلينجز | f | (ديا من (بولت سيرلسي | عدد | شكل من ثقوب البولت | الوزن | |
|---|---|---|---|---|---|---|---|---|---|---|
| صفيحة | أعمى | |||||||||
| DN | الأنابيب | د | D5 | ب | ك | الثقوب | D2 | كيلوغرام | كيلوغرام | |
| 15 | 21.30 | 95 | 22.00 | 14 | 2 | 65 | 4 | 14 | 0.67 | 0.71 |
| 20 | 26.90 | 105 | 27.60 | 16 | 2 | 75 | 4 | 14 | 0.93 | 1.01 |
| 25 | 33.70 | 115 | 34.40 | 16 | 2 | 85 | 4 | 14 | 1.11 | 1.23 |
| 32 | 42.40 | 140 | 43.10 | 16 | 2 | 100 | 4 | 18 | 1.62 | 1.81 |
| 40 | 48.30 | 150 | 49.00 | 16 | 3 | 110 | 4 | 18 | 1.85 | 2.09 |
| 50 | 60.30 | 165 | 61.10 | 18 | 3 | 125 | 4 | 18 | 2.46 | 2.88 |
| 65 | 76.10 | 185 | 77.10 | 18 | 3 | 145 | 4 | 18 | 2.99 | 3.65 |
| 80 | 88.90 | 200 | 90.30 | 20 | 3 | 160 | 8 | 18 | 3.61 | 4.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 3 | 180 | 8 | 18 | 3.99 | 5.65 |
| 125 | 139.70 | 250 | 141.60 | 22 | 3 | 210 | 8 | 18 | 5.41 | 8.13 |
| 150 | 168.30 | 285 | 170.50 | 22 | 3 | 240 | 8 | 22 | 6.55 | 10.44 |
| 175 | 193.70 | 315 | 196.10 | 24 | 3 | 270 | 8 | 22 | 8.42 | |
| 200 | 219.10 | 340 | 221.80 | 24 | 3 | 295 | 12 | 22 | 8.97 | 16.48 |
| 250 | 273.00 | 405 | 276.20 | 26 | 3 | 355 | 12 | 26 | 12.76 | 23.99 |
| 300 | 323.90 | 460 | 327.60 | 28 | 3 | 410 | 12 | 26 | 16.60 | 30.73 |
| 350 | 355.60 | 520 | 359.70 | 30 | 4 | 470 | 16 | 26 | 24.08 | 42.56 |
| 400 | 406.40 | 580 | 411.00 | 32 | 4 | 525 | 16 | 30 | 30.20 | 60.68 |
| 450 | 457.00 | 640 | 462.30 | 38 | 4 | 585 | 20 | 30 | 41.67 | 71.74 |
| 500 | 508.00 | 715 | 513.60 | 38 | 4 | 650 | 20 | 33 | 52.87 | 96.4 |
| 600 | 610.00 | 840 | 616.50 | 42 | 4 | 770 | 20 | 36 | 77.58 | 145.6 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 | ||
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 | ||
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 | ||
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 | ||
4.عمليات التفتيش على شظايا الصفائح التيتانيومية
الاختبار البصري (VT):يتضمن ذلك فحص سطح اللحام والفلانج بصرياً لاكتشاف أي عيوب مرئية مثل الشقوق أو المسام أو ملامح اللحام غير الصحيحة.
اختبار بالموجات فوق الصوتية (UT):تستخدم هذه التقنية موجات صوتية عالية التردد للكشف عن العيوب الداخلية داخل المادة ، مثل الفراغات أو الإدراجات أو الشقوق. إنها مفيدة بشكل خاص للمقاطع الأكثر سماكة من لحام التيتانيوم.
الاختبار الإشعاعي:تستخدم هذه الطريقة الأشعة السينية أو أشعة غاما لإنتاج صور للبنية الداخلية لللحام والفلانج. إنها فعالة للكشف عن العيوب الداخلية وتقييم جودة الحام.
اختبار الجسيمات المغناطيسية (MT):يستخدم MT للكشف عن العيوب السطحية وقريبة من السطح في المواد المغناطيسية الحديدية. ومع ذلك ، نظرًا لأن التيتانيوم ليس مغناطيسيًا حديديًا ،قد لا تكون هذه الطريقة قابلة للتطبيق ما لم تكن هناك مواد مغناطيسية بالقرب منها أو طلاءات يمكن مغناطيسها.
اختبار الاختراق/اختراق الصبغة (PT):يشتمل PT على تطبيق مادة صبغة على سطح اللحام ثم إزالة الزيادة من الصبغة للكشف عن العيوب التي تكسر السطح. هذه الطريقة مفيدة للكشف عن الشقوق الصغيرة والثقوب والتسربات.
اختبار التيار الدوامي (ET):تستخدم الكهرومغناطيسية الحثية الكهرومغناطيسية للكشف عن العيوب السطحية والقريبة من السطح في المواد الموصلة مثل التيتانيوم. إنها مفيدة للكشف عن التآكل والشقوق والتغيرات في خصائص المواد.
الانبعاثات الصوتية (AE):تتضمن AE مراقبة الانبعاثات الصوتية من مادة تحت التوتر للكشف عن التغيرات المؤشرة على العيوب مثل الشقوق أو التسربات. يمكن استخدامها لكل من فحص اللحام والمواد الأساسية.
5تطبيقات DIN2501 طلاء التيتانيوم فلنج
